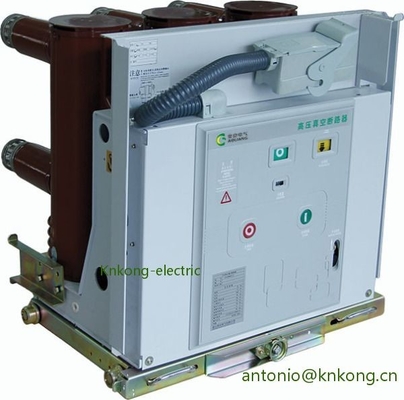

Interruttore VCB sigillato solido estraibile 20KA Breaking

Interruttore VCB sigillato solido estraibile 20KA Breaking
Interruttore VCB sigillato solido estraibile 20KA Breaking

Grande immagine :  Interruttore VCB sigillato solido estraibile 20KA Breaking

Dettagli:
Luogo di origine: La Cina
Marca: KNKONG
Certificazione: CB,ISO,IEC
Numero di modello: VS1-12
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Imballaggio standard dell'esportazione
Tempi di consegna: 15 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: Unità 1000 al mese
Contatto

Interruttore VCB sigillato solido estraibile 20KA Breaking

descrizione
Facendo uso di tensione: 12KV Eseguire corrente: 630A 1250A 1600A 2000A
Rottura della capacità: 20KA Tipo: prelevabile
originale: Zhengzhou, CINA Manifattura: KNKONG-ELECTRIC
Evidenziare:

Interruttore automatico VCB a palo sigillato

,

interruttore automatico VCB solido estraibile

,

interruttore automatico VCB 20KA

Serie VS1 Estraibile Interruttore in vuoto VCB a polo solido sigillato con rottura 20KA

Tensione: 12KV-24KV

Corrente: 630-1250A-1600A-2000A

Corrente di interruzione: 20KA

Tipologia: estraibile/fissa





Panoramica del Prodotto



Circuito secondario

L'interruttore in vuoto è un quadro per interni per un sistema di alimentazione con una tensione nominale trifase AC 50Hz di 12KV.L'interruttore del vuoto di fusione civile viene utilizzato come unità di protezione e controllo per apparecchiature di rete elettrica e apparecchiature elettriche nelle imprese industriali e minerarie.È adatto per luoghi che richiedono un funzionamento frequente con corrente di lavoro nominale o dove la corrente di cortocircuito è frequentemente interrotta.



Parametri tecnici

No. Elemento Unità Parametro
1 Tensione nominale KV 12
2 Frequenza nominale Hz 50/60
3



Livello di isolamento nominale

 Tensione di tenuta a frequenza industriale di 1 minuto (rm s)



KV

42(fase-fase, fase-terra)

48 (attraverso la distanza di isolamento)
Tensione di tenuta all'impulso luminoso (picco)

75(fase-fase, fase-terra)

85 (attraverso la distanza di isolamento)





4





Corrente nominale





UN

 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Corrente nominale di interruzione di cortocircuito



KA

 20 25 31.5 40
6 Corrente di tenuta nominale di breve durata 20 25 31.5 40
7 Corrente di marcatura nominale di cortocircuito 50 63 80 100
8 Corrente nominale di tenuta di picco 50 63 80 100
9 Durata nominale del cortocircuito S 4
10 Sequenza operativa nominale   O-0,3sO/C-180s-O/C
11 Tempi di interruzione della corrente nominale di cortocircuito Volte 30/20 volte (40KA)
12 Resistenza meccanica Op 20000
13 Corrente nominale di interruzione del banco di condensatori singoli



UN

 630
14 Corrente nominale di interruzione del banco di condensatori back-to-back 400
15 Corrente di interruzione per guasto a doppia terra 27.4
16 Erosione massima consentita del contatto



mm

 3
17 Gioco tra i contatti aperti 10±1
18 Oltre ictus 3,5±0,5
19 Non simultaneità di apertura e chiusura trifase

SM



 ≤2
20 Durata del rimbalzo della chiusura del contatto ≤2
21 Velocità di rottura media (rottura istantanea 6mm)

SM



 1,1±0,2
22 Velocità di realizzazione media 0,8±0,2
23 Fare tempo

SM



 ≤100
24 Tempo di pausa ≤50





25



Resistenza di ogni circuito principale di fase



μΩ

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Ampiezza di rimbalzo dell'interruzione del contatto mm ≤2



27

 Tensione di esercizio nominale Tensione di esercizio nominale (V)AC/DC



V

 24* 110 220
Ambito della normale tensione di funzionamento Apertura: 65%-120% di tensione nominale, nel caso in cui la tensione sia inferiore al 30% di tensione nominale non è consentita l'operazione di apertura
28 Tensione nominale del motore ad accumulo di energia V AC110/220,DC110/220
29 Tempo di accumulo di energia S ≤15





Interruttore VCB sigillato solido estraibile 20KA Breaking 0
