Dettagli:
|
| Tensione: | 12KV-24KV | corrente: | 630A-2000A |
|---|---|---|---|
| Rottura corrente: | 25KA | Tipo: | Tipo fisso |
| originale: | Zhengzhou, CINA | Manifattura: | KNKONG |
| Evidenziare: | Protezione ambientale IEC Interruttore automatico VCB,interruttore automatico sottovuoto 24KV,interruttore automatico sottovuoto 630A |
||

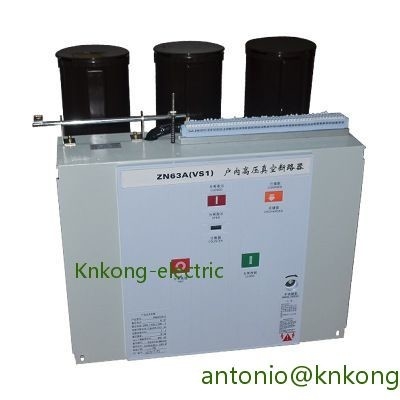

Interruttore sottovuoto VS1-12 tipo di protezione ambientale per interni
Tensione: 12KV-24KV
Corrente: 630A-2000A
Corrente di interruzione: 20KA-25KA
Tipo: fisso
Panoramica del Prodotto
Parametri tecnici
| No. | Elemento | Unità | Parametro | ||||||
| 1 | Tensione nominale | KV | 12 | ||||||
| 2 | Frequenza nominale | Hz | 50/60 | ||||||
| 3 |
Livello di isolamento nominale |
Tensione di tenuta a frequenza industriale di 1 minuto (rm s) |
KV |
42(fase-fase, fase-terra) 48 (attraverso la distanza di isolamento) |
|||||
| Tensione di tenuta all'impulso luminoso (picco) |
75(fase-fase, fase-terra) 85 (attraverso la distanza di isolamento) |
||||||||
|
4 |
Corrente nominale |
UN |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Corrente nominale di interruzione di cortocircuito |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Corrente di tenuta nominale di breve durata | 20 | 25 | 31.5 | 40 | ||||
| 7 | Corrente di marcatura nominale di cortocircuito | 50 | 63 | 80 | 100 | ||||
| 8 | Corrente nominale di tenuta di picco | 50 | 63 | 80 | 100 | ||||
| 9 | Durata nominale del cortocircuito | S | 4 | ||||||
| 10 | Sequenza operativa nominale | O-0,3sO/C-180s-O/C | |||||||
| 11 | Tempi di interruzione della corrente nominale di cortocircuito | Volte | 30/20 volte (40KA) | ||||||
| 12 | Resistenza meccanica | Op | 20000 | ||||||
| 13 | Corrente nominale di interruzione del banco di condensatori singoli |
UN |
630 | ||||||
| 14 | Corrente nominale di interruzione del banco di condensatori back-to-back | 400 | |||||||
| 15 | Corrente di interruzione per guasto a doppia terra | 27.4 | |||||||
| 16 | Erosione massima consentita del contatto |
mm |
3 | ||||||
| 17 | Gioco tra i contatti aperti | 10±1 | |||||||
| 18 | Oltre ictus | 3,5±0,5 | |||||||
| 19 | Non simultaneità di apertura e chiusura trifase |
SM
|
≤2 | ||||||
| 20 | Durata del rimbalzo della chiusura del contatto | ≤2 | |||||||
| 21 | Velocità di rottura media (rottura istantanea 6mm) |
SM
|
1,1±0,2 | ||||||
| 22 | Velocità di realizzazione media | 0,8±0,2 | |||||||
| 23 | Fare tempo |
SM
|
≤100 | ||||||
| 24 | Tempo di pausa | ≤50 | |||||||
|
25 |
Resistenza di ogni circuito principale di fase |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Ampiezza di rimbalzo dell'interruzione del contatto | mm | ≤2 | ||||||
|
27 |
Tensione di esercizio nominale | Tensione di esercizio nominale (V)AC/DC |
V |
24* | 110 | 220 | |||
| Ambito della normale tensione di funzionamento | Apertura: 65%-120% di tensione nominale, nel caso in cui la tensione sia inferiore al 30% di tensione nominale non è consentita l'operazione di apertura | ||||||||
| 28 | Tensione nominale del motore ad accumulo di energia | V | AC110/220,DC110/220 | ||||||
| 29 | Tempo di accumulo di energia | S | ≤15 | ||||||
