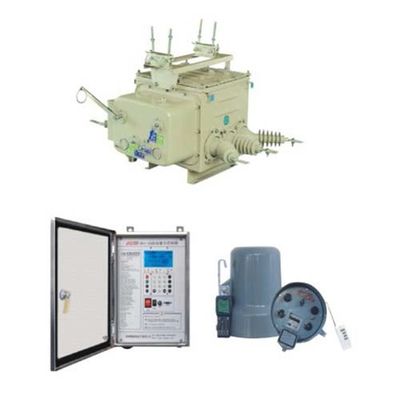

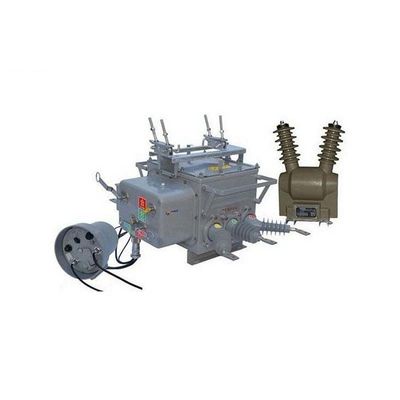

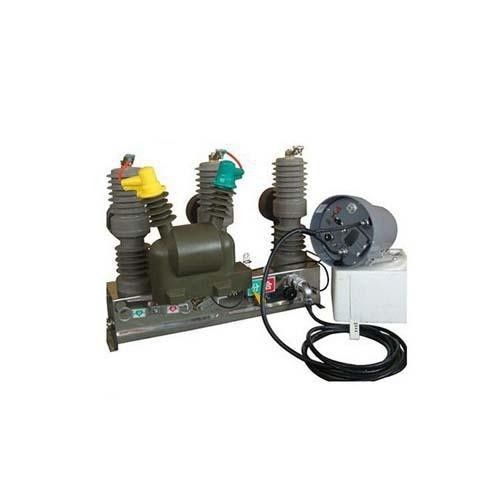

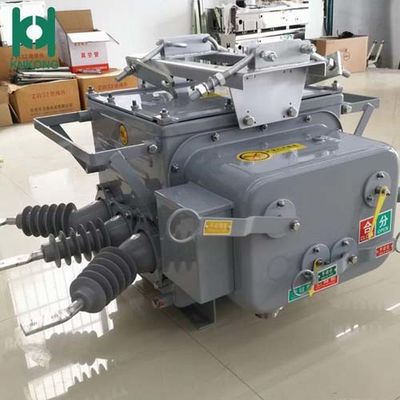

Interruttore all'aperto di VCB

L'interruttore di vuoto di serie di /filedownload/50488ZW20 consiste di tre parti: corpo dell'interruttore, meccanismo di comando e dispositivo di sollevamento. Il corpo dell'interruttore consiste del circuito conduttivo, del sistema dell'isolamento, delle guarnizioni e dell'alloggio. L'intero ciclo conduttivo è costituito dentro e fuori barretta di conduzione del cavo, clip conduttiva, il collegamento molle e camera d'effetto ad arco di vuoto.

Questo prodotto usa l'isolamento del gas SF6. Le maniche d'isolamento dello sbocco e dell'entrata sono fuse integralmente con la gomma del silicio dell'epossiresina. Per ridurre il volume del commutatore, le fasi di C e di A utilizzano una boccola d'angolo per assicurare il buon isolamento esterno. L'interno adotta una struttura composita dell'isolamento, nel caso di nessun gas SF6 che fa pagare, anche può raggiungere il livello corrispondente dell'isolamento.

Questo prodotto adotta una struttura di sigillatura matura: la copertura del meccanismo e la copertura superiore dell'alloggio sono sigillate con una scanalatura di formazione di timbratura e l'asse del puntatore dell'uscita è sigillata con un doppio 0" anello ed il condotto di entrata e di uscita boccole è fuso integralmente per assicurare la buona ermeticità.

Stato normale di servizio:

1. Altitude≤2000

2. Temperatura ambiente: -15℃~+50℃

3. Pressione massima del vapore acqueo: 24 ore di mese ≤1.8kpa di ≤2.2kpa1

4. Pressione di vento: ≤700pa (34m/s)

5. Intensità ≤8 di terremoto

6. Spessore ≤10mm del ghiaccio

7. Nessun fuoco, il pericolo di esplosione, corrosione chimica, vibrazione violenta

Parametri tecnici
