Dettagli:
|
| tensione normale: | 12-24KV | corrente normale: | 630-2000A |
|---|---|---|---|
| Rottura: | 25KA massimo | Tipo: | prelevabile/fisso |
| Originale: | Zhengzhou, CINA | Manifattura: | KNKONG-ELECTRIC |
| Evidenziare: | Interruttore incastonato di vuoto di Palo,interruttore di CC di vuoto 2000A modulare,25KA ha riparato l'interruttore di CC |
||
Tipo incluso serie interruttore di VS1 Palo di vuoto dall'OEM di progettazione modulare disponibile
Tensione: 12-24KV
Corrente: 630-2000A
Rottura corrente: MAX 25KA
Tipo: prelevabile/riparato
Panoramica del prodotto

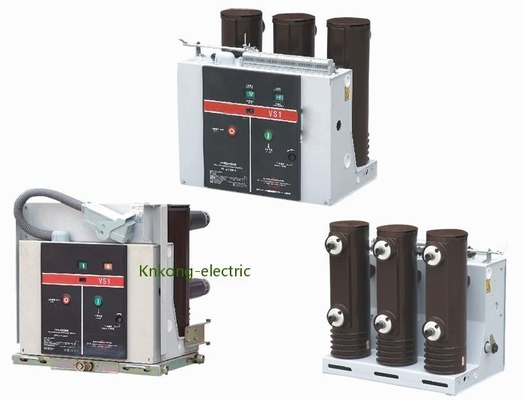

Il nostro interruttore di vuoto VS1 è stato sviluppato indipendente da Knkong-elettrico.
Il suo amplificatore ad alto rendimento del freno può ridurre significativamente oltrepassa ed ampiezza rilegata causata tramite il contatto mobile dell'interruttore di vuoto VS1 durante pausa ed evitare oltrepassi del contatto mobile che causa l'affaticamento e la durevolezza parziali dei soffietti dell'interruttore di vuoto.
Parametri tecnici
| No. | Oggetto | Unità | Parametro | ||||||
| 1 | Tensione nominale | Chilovolt | 12 | ||||||
| 2 | Frequenza nominale | Hertz | 50/60 | ||||||
| 3 |
Livello stimato dell'isolamento |
la frequenza industriale 1min resiste alla tensione (R M. s) |
Chilovolt |
42 (fase per fase, fase--terra) 48 (attraverso la distanza d'isolazione) |
|||||
| Accendendo l'impulso resista alla tensione (picco) |
75 (fase per fase, fase--terra) 85 (attraverso la distanza d'isolazione) |
||||||||
|
4 |
Corrente nominale |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Rottura stimata di cortocircuito corrente |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | A breve termine stimati resistono alla corrente | 20 | 25 | 31,5 | 40 | ||||
| 7 | Corrente di marcatura stimata di cortocircuito | 50 | 63 | 80 | 100 | ||||
| 8 | Il picco stimato resiste alla corrente | 50 | 63 | 80 | 100 | ||||
| 9 | Durata stimata del cortocircuito | s | 4 | ||||||
| 10 | Sequenza di operazioni stimata | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Rottura dei periodi della corrente stimata di cortocircuito | Periodi | 30/20 di volte (40KA) | ||||||
| 12 | Resistenza meccanica | Ops | 20000 | ||||||
| 13 | Singola banca stimata del condensatore che rompe corrente |
|
630 | ||||||
| 14 | Contro banca stimata del condensatore che rompe corrente | 400 | |||||||
| 15 | rottura dell'errore della Doppio terra corrente | 27,4 | |||||||
| 16 | Erosione di contatto massima permissibile |
millimetro |
3 | ||||||
| 17 | Spazio fra i contatti aperti | 10±1 | |||||||
| 18 | Sopra il colpo | 3.5±0.5 | |||||||
| 19 | Non simultaneità di apertura e di chiusura trifase |
spettrografia di massa
|
≤2 | ||||||
| 20 | Rimbalzi la durata di chiusura del contatto | ≤2 | |||||||
| 21 | Velocità di rottura media (istante che rompe 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Velocità di fabbricazione media | 0.8±0.2 | |||||||
| 23 | Fabbricazione del tempo |
spettrografia di massa
|
≤100 | ||||||
| 24 | Rottura del tempo | ≤50 | |||||||
|
25 |
Resistenza di ogni circuito principale di fase |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Contatto che rompe ampiezza di rimbalzo | millimetro | ≤2 | ||||||
|
27 |
Tensione di funzionamento Rated | Tensione di funzionamento Rated (V) AC/DC |
V |
24* | 110 | 220 | |||
| Portata di tensione di operazione normale | Apertura: 65%-120% la tensione nominale, nel caso la tensione sia più bassa della tensione nominale di 30%, aprente l'operazione non è permessa | ||||||||
| 28 | Tensione nominale del motore di immagazzinamento dell'energia | V | AC110/220, DC110/220 | ||||||
| 29 | Tempo di immagazzinamento dell'energia | S | ≤15 | ||||||
