Dettagli:
|
| Facendo uso di tensione: | 12-24KV | Eseguire corrente: | 630A 1250A 2000A |
|---|---|---|---|
| Rottura della capacità: | 20KA massimo | Tipo: | prelevabile |
| Originale: | La Cina | Manifattura: | KNKONG-ELECTRIC |
| Evidenziare: | Interruttore modulare prelevabile di VCB,20KA che rompe l'interruttore di VCB,Interruttore di iso VCB |
||

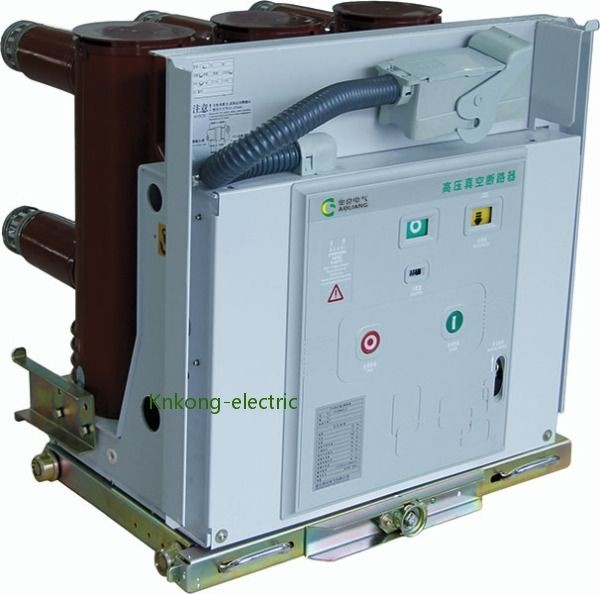

20KA che rompe le serie solido-sigillate prelevabili alternanti del palo VCB 12KV VS1
Tensione: 12-24 CHILOVOLT
Corrente: 630-1250A-2000A
Rottura corrente: 20KA massimo
Tipo: prelevabile
Panoramica del prodotto
Circuito secondario
Il circuito secondario di controllo dell'interruttore Knkong-elettrico di vuoto di serie VS1 usa una progettazione modulare. Il collegamento elettrico della macchina utilizza le spine di prima scelta del auto-fermaglio, che sono convenienti per la sostituzione e si accertano dell'operazione affidabile del collegamento elettrico.
Amplificatore di olio ad alto rendimento
L'amplificatore di rottura ad alto rendimento può ridurre significativamente l'ampiezza di oltrepassa e la parte posteriore di molla generata tramite il contatto mobile dell'interruttore di vuoto VS1 durante pausa ed evitare oltrepassi del contatto mobile che conduce all'affaticamento parziale dell'interruttore di vuoto muggisce la perdita di durevolezza meccanica. Con la diminuzione dell'ampiezza rilegata del contatto mobile, il fenomeno di riaccensione non è stato trovato nella prova della banca commutata del condensatore.
Parametri tecnici
| No. | Oggetto | Unità | Parametro | ||||||
| 1 | Tensione nominale | Chilovolt | 12 | ||||||
| 2 | Frequenza nominale | Hertz | 50/60 | ||||||
| 3 |
Livello stimato dell'isolamento |
la frequenza industriale 1min resiste alla tensione (R M. s) |
Chilovolt |
42 (fase per fase, fase--terra) 48 (attraverso la distanza d'isolazione) |
|||||
| Accendendo l'impulso resista alla tensione (picco) |
75 (fase per fase, fase--terra) 85 (attraverso la distanza d'isolazione) |
||||||||
|
4 |
Corrente nominale |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Rottura stimata di cortocircuito corrente |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | A breve termine stimati resistono alla corrente | 20 | 25 | 31,5 | 40 | ||||
| 7 | Corrente di marcatura stimata di cortocircuito | 50 | 63 | 80 | 100 | ||||
| 8 | Il picco stimato resiste alla corrente | 50 | 63 | 80 | 100 | ||||
| 9 | Durata stimata del cortocircuito | s | 4 | ||||||
| 10 | Sequenza di operazioni stimata | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Rottura dei periodi della corrente stimata di cortocircuito | Periodi | 30/20 di volte (40KA) | ||||||
| 12 | Resistenza meccanica | Ops | 20000 | ||||||
| 13 | Singola banca stimata del condensatore che rompe corrente |
|
630 | ||||||
| 14 | Contro banca stimata del condensatore che rompe corrente | 400 | |||||||
| 15 | rottura dell'errore della Doppio terra corrente | 27,4 | |||||||
| 16 | Erosione di contatto massima permissibile |
millimetro |
3 | ||||||
| 17 | Spazio fra i contatti aperti | 10±1 | |||||||
| 18 | Sopra il colpo | 3.5±0.5 | |||||||
| 19 | Non simultaneità di apertura e di chiusura trifase |
spettrografia di massa
|
≤2 | ||||||
| 20 | Rimbalzi la durata di chiusura del contatto | ≤2 | |||||||
| 21 | Velocità di rottura media (istante che rompe 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Velocità di fabbricazione media | 0.8±0.2 | |||||||
| 23 | Fabbricazione del tempo |
spettrografia di massa
|
≤100 | ||||||
| 24 | Rottura del tempo | ≤50 | |||||||
|
25 |
Resistenza di ogni circuito principale di fase |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Contatto che rompe ampiezza di rimbalzo | millimetro | ≤2 | ||||||
|
27 |
Tensione di funzionamento Rated | Tensione di funzionamento Rated (V) AC/DC |
V |
24* | 110 | 220 | |||
| Portata di tensione di operazione normale | Apertura: 65%-120% la tensione nominale, nel caso la tensione sia più bassa della tensione nominale di 30%, aprente l'operazione non è permessa | ||||||||
| 28 | Tensione nominale del motore di immagazzinamento dell'energia | V | AC110/220, DC110/220 | ||||||
| 29 | Tempo di immagazzinamento dell'energia | S | ≤15 | ||||||
