Dettagli:
|
| Tensione: | 12kV | Corrente: | 630-2000A |
|---|---|---|---|
| Rottura della corrente: | 20-25KA | Tipo: | Prelevabile |
| Originale: | La CINA | Manifattura: | KNKONG |
| Evidenziare: | Interruttore prelevabile,Interruttore modularizzato 12KV,interruttore prelevabile 2000A |
||

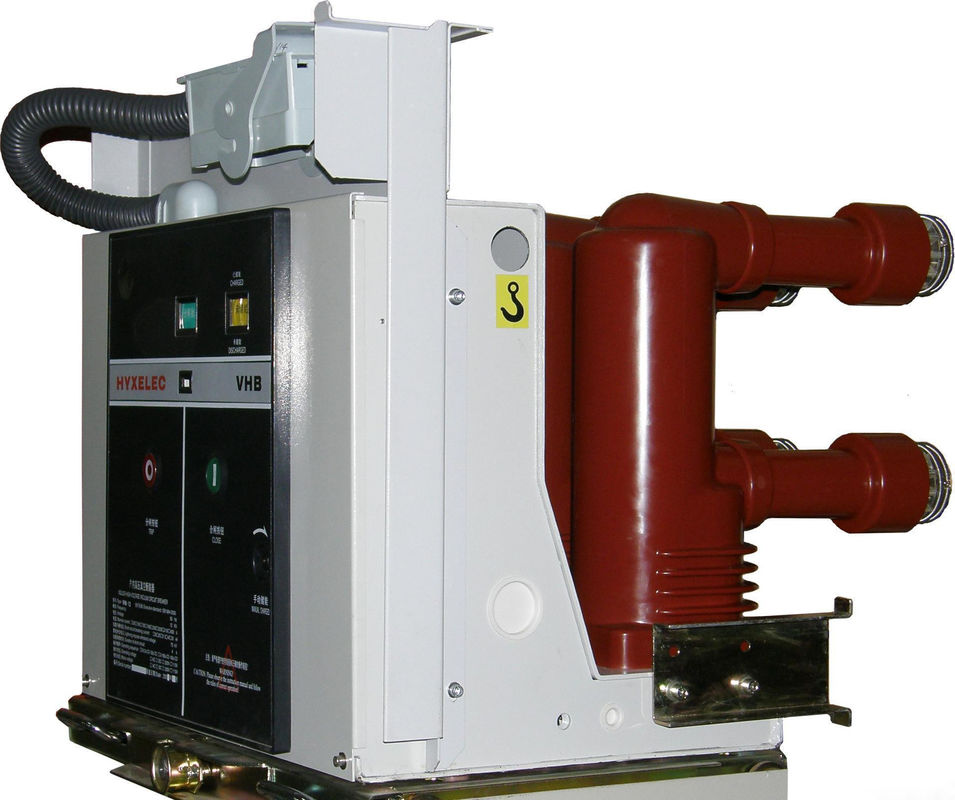

Interruttore prelevabile 12KV 630-2000A di vuoto VS1-12
Tensione: 12KV
Corrente: 2000A
Rottura corrente: 20KA
Tipo: prelevabile
Panoramica del prodotto
Gli interruttori di VS1-Series sono completo sviluppati indipendente da Knkong hanno basato sul concetto di progetto avanzato; adotta un meccanismo modularizzato, che è facile per installazione, manutenzione, prova ed il funzionamento. Rispetto all'interruttore convenzionale VS1. caratterizza il più alta stabilità dell'operazione, il più alta sicurezza ed il tempo di impiego esteso. Il prodotto può soddisfare l'applicazione della domanda di clienti in trasporto e sistemi di distribuzione di energia 12kv e 24kV, che si applica estesamente in tali industrie come potere, energia, ingegneria petrochimica, metallurgia, la fabbricazione, il traffico, la costruzione e progetti chiave nazionali su grande scala dell'ambiente come pure di protezione di impresa e
Stato normale di servizio
| Altitudine | ≤1000m | |
| Temperatura ambiente | Massimo | +40℃ |
| Min | -15℃ | |
|
Umidità ambientale: Umidità media massima |
24 ore ≤95% | |
| 1 mese ≤90% | ||
| Pressione massima del vapore acqueo | 24 ore di ≤2.2kpa | |
| 1 mese ≤1.8kpa | ||
Stato di servizio speciale
Parametri tecnici
| No. | Oggetto | Unità | Parametro | ||||||
| 1 | Tensione nominale | Chilovolt | 12 | ||||||
| 2 | Frequenza nominale | Hertz | 50/60 | ||||||
| 3 |
Livello stimato dell'isolamento |
la frequenza industriale 1min resiste alla tensione (R M. s) |
Chilovolt |
42 (fase per fase, fase--terra) 48 (attraverso la distanza d'isolazione) |
|||||
| Accendendo l'impulso resista alla tensione (picco) |
75 (fase per fase, fase--terra) 85 (attraverso la distanza d'isolazione) |
||||||||
|
4 |
Corrente nominale |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Rottura stimata di cortocircuito corrente |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | A breve termine stimati resistono alla corrente | 20 | 25 | 31,5 | 40 | ||||
| 7 | Corrente di marcatura stimata di cortocircuito | 50 | 63 | 80 | 100 | ||||
| 8 | Il picco stimato resiste alla corrente | 50 | 63 | 80 | 100 | ||||
| 9 | Durata stimata del cortocircuito | s | 4 | ||||||
| 10 | Sequenza di operazioni stimata | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Rottura dei periodi della corrente stimata di cortocircuito | Periodi | 30/20 di volte (40KA) | ||||||
| 12 | Resistenza meccanica | Ops | 20000 | ||||||
| 13 | Singola banca stimata del condensatore che rompe corrente |
|
630 | ||||||
| 14 | Contro banca stimata del condensatore che rompe corrente | 400 | |||||||
| 15 | rottura dell'errore della Doppio terra corrente | 27,4 | |||||||
| 16 | Erosione di contatto massima permissibile |
millimetro |
3 | ||||||
| 17 | Spazio fra i contatti aperti | 10±1 | |||||||
| 18 | Sopra il colpo | 3.5±0.5 | |||||||
| 19 | Non simultaneità di apertura e di chiusura trifase |
spettrografia di massa
|
≤2 | ||||||
| 20 | Rimbalzi la durata di chiusura del contatto | ≤2 | |||||||
| 21 | Velocità di rottura media (istante che rompe 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Velocità di fabbricazione media | 0.8±0.2 | |||||||
| 23 | Fabbricazione del tempo |
spettrografia di massa
|
≤100 | ||||||
| 24 | Rottura del tempo | ≤50 | |||||||
|
25 |
Resistenza di ogni circuito principale di fase |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Contatto che rompe ampiezza di rimbalzo | millimetro | ≤2 | ||||||
|
27 |
Tensione di funzionamento Rated | Tensione di funzionamento Rated (V) AC/DC |
V |
24* | 110 | 220 | |||
| Portata di tensione di operazione normale | Apertura: 65%-120% la tensione nominale, nel caso la tensione sia più bassa della tensione nominale di 30%, aprente l'operazione non è permessa | ||||||||
| 28 | Tensione nominale del motore di immagazzinamento dell'energia | V | AC110/220, DC110/220 | ||||||
| 29 | Tempo di immagazzinamento dell'energia | S | ≤15 | ||||||
Sicurezza di operazione
Con la protezione chiudente anti--maloperation questi interruttori, funzionanti in gabinetti dell'apparecchiatura elettrica di comando, possono realizzare le funzioni di collegamento, la prevenzione malapert e l'elevazione «della cinque-protezione» della protezione della sicurezza personale di un operatore.
Soltanto quando l'interruttore ed il commutatore di interramento sono nella posizione sconnessa può il camion dell'interruttore è tormentato alla posizione di servizio dalla posizione della prova
L'interruttore può essere chiuso soltanto quando nella posizione prova/di servizio.
Con l'interruttore ha chiuso il suo camion non può essere tormentato dentro o essere tormentato fuori che può essere realizzato soltanto quando l'interruttore è nella posizione sconnessa.
L'interruttore in una posizione chiusa non può essere tormentato fuori dalla posizione di servizio alla posizione della prova.
L'interruttore non può essere chiuso mentre sta tormentando dentro.
Quando l'interruttore è chiuso, se il segnale di chiusura non riesce ad essere tempestivo rimosso, il circuito di controllo interno di anti-viaggio taglierà il circuito di chiusura per impedire reclosing multiplo (facoltativo).
Se la serrata di chiusura elettrica è selezionata, l'interruttore non potrà essere chiuso quando il circuito secondario non riesce a fornire il potere o il potere fornito non riesce ad incontrare il funzionamento normale dell'elettromagnete chiudente (facoltativo).
