Dettagli:
|
tensione nominale: | 40,5 CHILOVOLT | Corrente nominale: | 630-2500A |
---|---|---|---|
Frequenza nominale: | 50/60Hz | Norme: | IEC GB DI ISO |
Manifattura: | KNKONG | OEM/ODM: | Disponibile |
Evidenziare: | Alta tensione trifase VCB,Interruttore dell'interno di vuoto di 40,5 chilovolt |

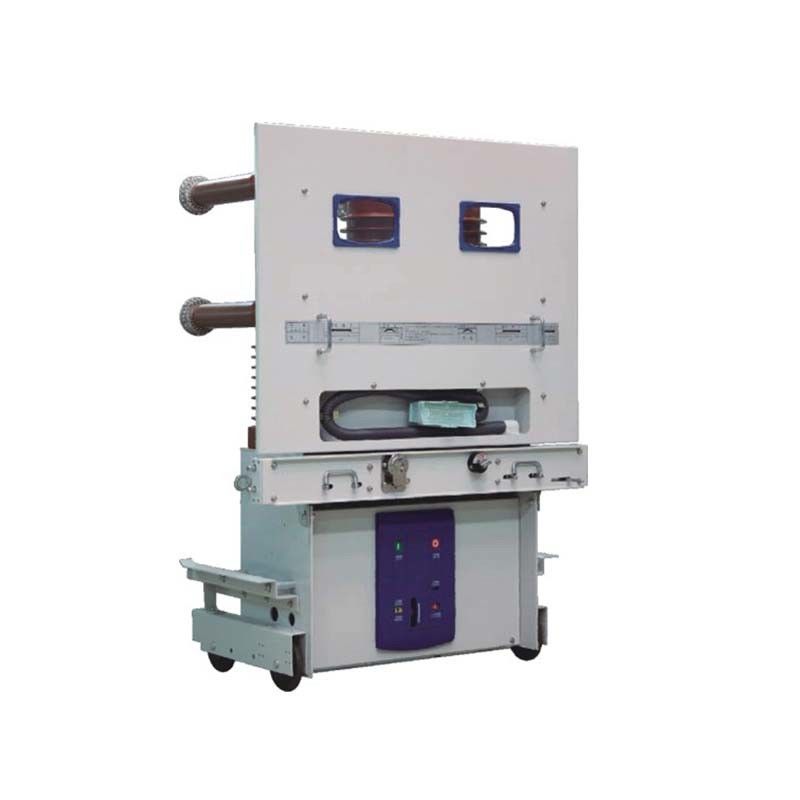

H.V. VCB VS1-40.512-40.5KV dell'interno, 50HZ trifase 400/630A, AC/DC 110/220V ccc, ISO9001, CE, CB, IEC60898
Introduzione di prodotto
Il tipo interruttore ad alta tensione dell'interno di VS1-40.5/T di vuoto è usato per l'apparecchiatura elettrica di comando KYN61-40.5 (Z). È il più nuovo tipo di attrezzatura dell'alimentazione elettrica e di distribuzione. Questo prodotto è conforme alla norma GB1984-2003.
Caratteristiche della struttura
Questo genere di VCB adotta una progettazione integrata ed è differente dall'interruttore aperto tipo di vuoto e dall'interruttore di vuoto dell'isolamento.
1. L'interruttore di vuoto ed il montaggio conduttivo del circuito con la resina dell'aumento dell'anello attraverso il mestiere speciale sono sigillati in un palo.
2. Poi con il circuito modularizzato ha montato in un interruttore modulare.
3. Questo genere di VCB con le proprietà electrical&mechanical eccellenti il livello avanzato dell'interruttore di vuoto nel mondo moderno.
Stato normale di servizio
1. Temperatura ambiente: -15℃ +40℃, la temperatura media non è più di 35℃ in 24 ore
2. Altezza sopra il livello del mare: ≤1000m;
3. Umidità relativa: l'umidità media di un giorno dovrebbe essere non non più di 95%; l'umidità media di un mese dovrebbe essere non non più di 90%;
4. Pressione di vapore saturato: la pressione media di un giorno dovrebbe essere non più di 2. 2kPa, l'umidità media di un mese dovrebbero essere non non più di l.8kPa;
5. Condizioni ambientali: Dovrebbe essere installato nei posti senza polvere, fumo, erosione chimica, gas combustibile ed inquinamento salino del vapore.
Parametri tecnici di VS1-40.5/E
No. | Oggetto | Unità | Parametro |
1 | Tensione nominale | Chilovolt | 40,5 |
2 | Frequenza nominale | Hertz | 50 |
3 | La frequenza industriale stimata resiste al min voltage/1 | Chilovolt | 95 |
4 | Impulso stimato del fulmine resistere alla tensione | Chilovolt | 185 |
5 | Corrente nominale | 630 1250 1600 2000 2500 | |
6 | Rottura stimata di cortocircuito corrente | KA | 20 25 31,5 |
7 | A breve termine stimati resistono alla corrente | KA | 20 25 31,5 |
8 | Corrente di marcatura stimata di cortocircuito | KA | 50 63 80 |
9 | Valore di picco stimato di resistenza della corrente | KA | 50 63 80 |
10 | Durata stimata del cortocircuito | s | 4 |
11 | Sequenza di operazioni stimata | O-0.3s-CO-180s-CO | |
12 | Rottura del tempo | spettrografia di massa | ≤80 |
13 | Resistenza meccanica | periodi | 10000 |
14 | Singola banca stimata del condensatore che rompe corrente | 400/630 | |
15 | Cortocircuito stimato che rompe i periodi di rottura correnti | periodi | 30 |
16 | Dimensione (length*width*high) | millimetro | 1246*1700*905 |
17 | Tensione nominale del motore di immagazzinamento dell'energia | V | AC110/220, DC110/220 |
18 | Peso | Chilogrammo | 466 |
Parametri delle proprietà meccaniche
No. | Oggetto | Unità | Parametro |
1 | Spazio fra i contatti aperti | millimetro | 18±2 |
2 | Sopra il colpo | 3.5~4 | |
3 | Potere stimato del motore di immagazzinamento dell'energia | W | 230 |
4 | Tempo di immagazzinamento dell'energia | s | ≤15 |
5 | Rimbalzi la durata di chiusura del contatto |
spettrografia di massa |
≤3 |
6 | Non simultaneità di apertura e di chiusura trifase | ≤2 | |
7 | Rottura del tempo | ≤70 | |
8 | Fabbricazione del tempo | ≤90 | |
9 | rimbalzo del Rottura-freno | m. | ≤3 |
10 | Velocità di rottura media | m/s | 1.7±0.3 |
11 | Velocità di fabbricazione media | 0.7±0.3 |
