Dettagli:
|
| Tensione di valutazione: | 40.5KV massimo | Corrente di valutazione: | 2000A massimo |
|---|---|---|---|
| originale: | Zhengzhou, Cina | Norme: | ISO GB DI IEC |
| OEM/ODM: | Prego i vostri disegni di CDA | Manifattura: | KNKONG-ELECTRIC |
| Evidenziare: | Apparecchiatura elettrica di comando media di tensione del metallo di CA,Apparecchiatura elettrica di comando media inclusa di tensione,Apparecchiatura elettrica di comando media 2000A di tensione |
||
Generalità

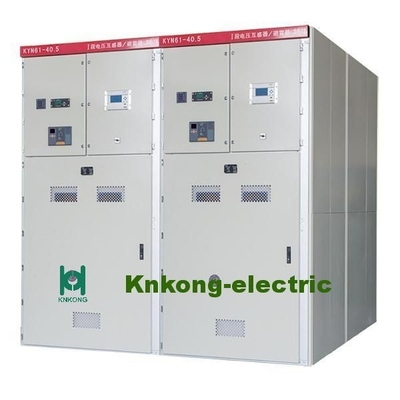

La caratteristica principale dell'apparecchiatura elettrica di comando metallo-inclusa mobile corazzata di CA KYN61-40.5 è che il gabinetto è fornito di uno ZN85-40.5 completamente ha isolato l'interruttore di vuoto e un meccanismo di comando della molla ed il gabinetto è montato con lo spruzzo del piatto d'acciaio. Ciò migliorerà la carriola. L'accuratezza di corrispondenza con il gabinetto e dentro e fuori accuratezza del carrello è molto bassa e la compatibilità è inoltre alta. Bello aspetto, soluzioni complete, sicuro ed affidabile usare.
Dati tecnici
| Oggetti | Unità | Dati | |
| Tensione | Chilovolt | 40,5 | |
| Frequenza | Hertz | 50 | |
| Corrente | 1250,1600,2000 | ||
| Cortocircuito che rompe corrente | KA | 25,31.5 | |
| Rendere corrente (picco) | KA | 63,80 | |
| corrente di stabilità termica 4s | KA | 25,31.5 | |
| Corrente dinamico (picco) | KA | 63,80 | |
| Livello dell'isolamento | la frequenza industriale 1min resiste alla tensione (r.m.s) | Chilovolt | 95 |
| L'impulso del fulmine resiste alla tensione (picco) | Chilovolt | 185 | |
| tensione di frequenza industriale 1min attraverso la lacuna aperta (r.m.s) | Chilovolt | 118 | |
| L'impulso del fulmine resiste alla tensione attraverso la lacuna aperta (picco) | Chilovolt | 215 | |
| Classe di protezione di recinzione |
Recinzione IP4X, Fra i compartimenti IP2X |
||
| Dimensione di recinzione (Width*Depth*Height) | millimetro | 1400*2800*2600 1600*2800*2600 |
|
| Tipo di interruttore | VCB: ZN85-40.5 Interruttore SF6 |
||
*Note: l'apparecchiatura elettrica di comando di ordine dovrebbe fornire SLD (diagramma a linea singola) dal cliente
Dati tecnici VS1-40.5
| Oggetti | Unità | Data |
| tensione |
Chilovolt |
40,5 |
| la frequenza industriale a breve termine resiste alla tensione (1min) | 95 | |
| impulso del fulmine resistere alla tensione (picco) | 185 | |
| frequenza | Hertz | 50/60 |
| corrente | 1250 1600 2000 2500 4000 | |
| corrente ritirata di cortocircuito | KA | 25 31,5 |
| a breve termine resista alla corrente | 25 31,5 | |
| tempo continuo a breve termine | s | 4 |
| il picco resiste alla corrente | KA | 63 80 |
| corrente di chiusura di cortocircuito | 63 80 | |
| singola contro corrente di interruzione procedura della banca del condensatore | 630/400 | |
| Tempo d'apertura (volt stimato.) | spettrografia di massa | 35~60 |
| Tempo di chiusura (volt stimato.) | 50~100 | |
| Vita meccanica | periodi | 20000 |
| tempi della rottura per la breve corrente ritirata stimata | s | 20 |
| tensione di operazione | V | AC110/220 DC110/220 |
| corrente di potere che immagazzina motore | W | 230 |
| Velocità d'apertura media | m/s | 1.6~2.0 |
| Velocità di chiusura media | 0.5~0.8 | |
| procedura di operazione |
opening-0.3s-closing apertura di opening-180s-closing |
L'apparecchiatura elettrica di comando elettrica 33KV di Knkong ha servito il mercato internazionale per in questi ultimi 10 anni.
