Dettagli:
|
| Tensione di valutazione: | 33KV | corrente nominale: | 630A |
|---|---|---|---|
| Frequenza di valutazione: | 50/60Hz | Standerds: | IEC GB DI ISO |
| OEM/ODM: | Indagine dal email | Isolamento: | Aria |
| Evidenziare: | Pannello dell'apparecchiatura elettrica di comando 33KV,pannello dell'apparecchiatura elettrica di comando di 630A 33KV,apparecchiatura elettrica di comando placcata del metallo medio di tensione |
||
Introduzione di prodotto

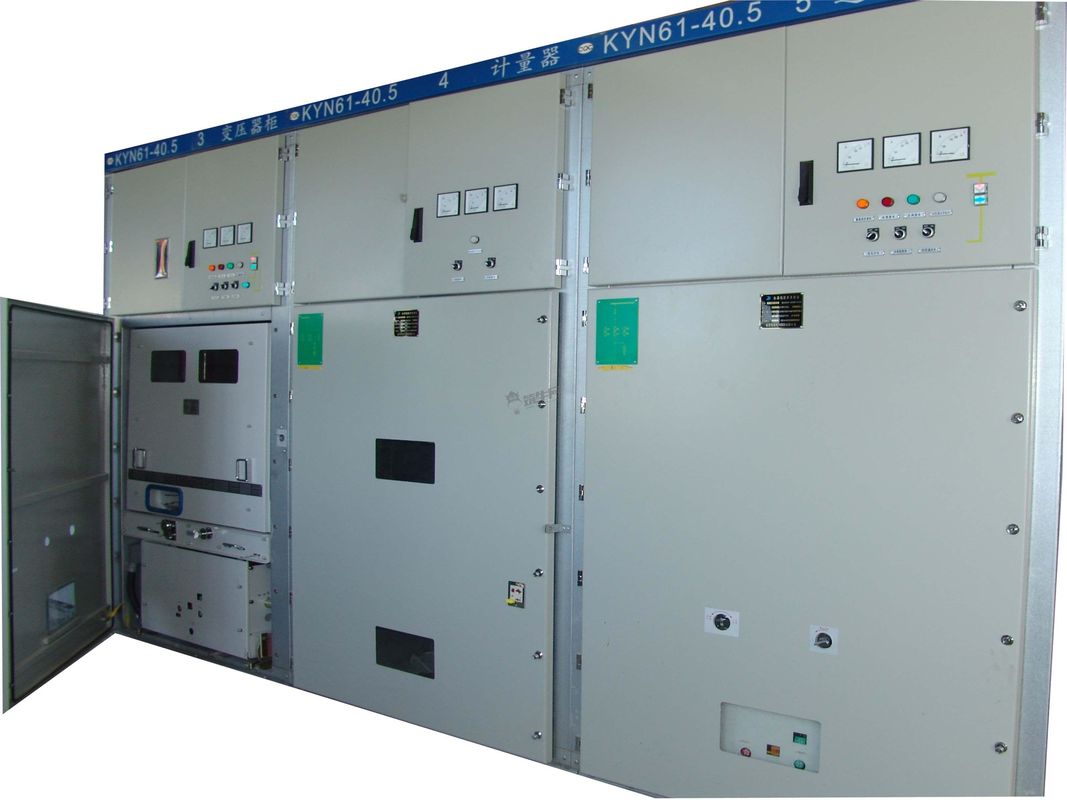

La struttura del gabinetto dell'apparecchiatura elettrica di comando isolata adotta il tipo montato e l'interruttore adotta la struttura di pavimento del carretto; è fornito di nuovo di zecca interruttore isolato composito di vuoto ed ha buona intercambiabilità; la struttura del carretto è fornita di un meccanismo di propulsione del dado, il carretto può essere mosso facilmente ed impedisce il misoperation il danno del meccanismo di propulsione; il collegamento fra il commutatore, il carretto e la porta di gabinetto principali del commutatore adotta un metodo chiudente meccanico forzato per incontrare «la funzione di prevenzione cinque»; tutte le operazioni possono essere realizzate nel gabinetto effettuano con la porta si sono chiuse; la stanza del cavo ha ampio spazio per il collegamento dei cavi multipli; il commutatore al suolo veloce è utilizzato per il cortocircuito del ciclo e di messa a terra; il livello della protezione di recinzione è IP3X e la porta della stanza del carretto è aperta ed il livello della protezione è IP2X.
Condizioni al contorno:
a) Temperatura dell'aria: -25℃~+40℃
b) Umidità: Umidità 95% di media mensile; Umidità media quotidiana 90%.
c) Altitude2500m
d) Aria ambientale inquinante non apparentemente da gas corrosivo ed infiammabile, dal vapore, ecc.
e) Nessuna frequente scossa violenta
Dati tecnici
| Oggetti | Unità | Dati | |
| Tensione nominale | Chilovolt | 40,5 | |
| Frequenza nominale | Hertz | 50 | |
| Corrente nominale | 1250,1600,2000 | ||
| Cortocircuito stimato che rompe corrente | KA | 25,31.5 | |
| Corrente di fabbricazione stimata (picco) | KA | 63,80 | |
| corrente di stabilità termica 4s | KA | 25,31.5 | |
| Corrente dinamica stimata (picco) | KA | 63,80 | |
| Livello stimato dell'isolamento | la frequenza industriale 1min resiste alla tensione (r.m.s) | Chilovolt | 95 |
| L'impulso del fulmine resiste alla tensione (picco) | Chilovolt | 185 | |
| tensione di frequenza industriale 1min attraverso la lacuna aperta (r.m.s) | Chilovolt | 118 | |
| L'impulso del fulmine resiste alla tensione attraverso la lacuna aperta (picco) | Chilovolt | 215 | |
| Classe di protezione di recinzione |
Recinzione IP4X, Fra i compartimenti IP2X |
||
| Dimensione di recinzione (Width*Depth*Height) | millimetro | 1400*2800*2600 1600*2800*2600 |
|
| Tipo di interruttore | VCB: ZN85-40.5 Interruttore SF6 |
||
*Note: l'apparecchiatura elettrica di comando di ordine dovrebbe fornire SLD (diagramma a linea singola) dal cliente
Caratteristiche delle componenti principali:
Interruttore dell'interno di vuoto VS1-40.5
Tensione nominale: 40.5kV
Corrente nominale: 630 1250 1600 2000 2500A
Rottura stimata di cortocircuito corrente: 20 25 31.5KA
Vita meccanica: 20.000 volte
Dati tecnici VS1-40.5
| Oggetti | Unità | Data |
| Tensione nominale |
Chilovolt |
40,5 |
| La frequenza industriale a breve termine stimata resiste alla tensione (1min) | 95 | |
| Impulso stimato del fulmine resistere alla tensione (picco) | 185 | |
| Freq stimato | Hertz | 50/60 |
| Corrente nominale | 1250 1600 2000 2500 4000 | |
| Corrente stimata di interruzione procedura di cortocircuito | KA | 25 31,5 |
| A breve termine stimati resistono alla corrente | 25 31,5 | |
| Tempo continuo a breve termine stimato | s | 4 |
| Il picco stimato resiste alla corrente | KA | 63 80 |
| Corrente di chiusura di cortocircuito stimato | 63 80 | |
| Singola contro corrente stimata di interruzione procedura della banca del condensatore | 630/400 | |
| Tempo d'apertura (volt stimato.) | spettrografia di massa | 35~60 |
| Tempo di chiusura (volt stimato.) | 50~100 | |
| Vita meccanica | periodi | 20000 |
| Tempi stimati della rottura per la breve corrente ritirata stimata | s | 20 |
| Tensione stimata di operazione | V | AC110/220 DC110/220 |
| Corrente nominale di potere che immagazzina motore | W | 230 |
| Velocità d'apertura media | m/s | 1.6~2.0 |
| Velocità di chiusura media | 0.5~0.8 | |
| Procedura stimata di operazione |
opening-0.3s-closing apertura di opening-180s-closing |
L'apparecchiatura elettrica di comando elettrica 33KV di Knkong ha servito il mercato internazionale per oltre 10 anni.
Apprezzi il duro lavoro del nostro gruppo professionale di elettrotecnico, la valutazione internazionale della nostra apparecchiatura elettrica di comando 33kv è positivo.
