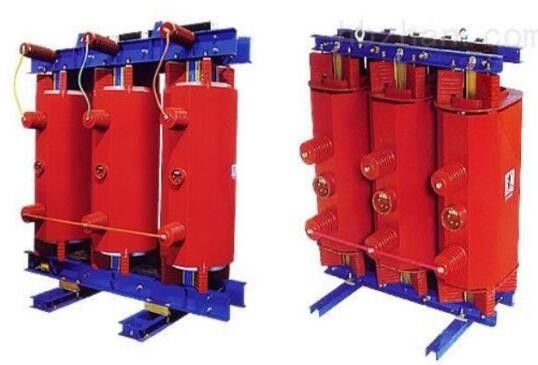

SCB asciutto - tipo IEC GB 10/0.4KV 30-1600KVA di iso del trasformatore elettrico
Introduzione di prodotto
Scarico parziale con poche perdite e basso, capacità a basso rumore e forte di dissipazione di calore
operazione 150% del carico nominale nell'ambito del raffreddamento ad aria forzata;
Prestazione a prova d'umidità buona, umidità 100% di operazione normale sotto;
Sicuro, ignifugo, a prova di fuoco, nessun inquinamento e può essere installato direttamente nel centro del carico;
senza manutenzione, facile installare e costo di gestione globale basso.
Norme del prodotto
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB/T1094.10-2003
GB/T25446-2010
Caratteristiche di prestazione
il centro obliquo completo della cucitura fare un passo 45°
Il nucleo di ferro è fatto delle lamiere di acciaio laminate a freddo importate del silicio con alta permeabilità magnetica ed i buoni giunti obliqui pieni di orientamento, fare un passo 45o, del tubo di tirata del piatto struttura quadrata speciale e del centro la colonna del grano è legato con nastro adesivo di isolamento; la superficie è ricoperta di resina speciale per impedire la ruggine dell'umidità efficacemente riduce la perdita a vuoto, la corrente a vuoto ed il rumore di nucleo di ferro.
Bobina ad alta tensione cilindrica segmentata a più strati
Il conduttore d'avvolgimento ad alta tensione è ferita con filo di rame classe f, con la stuoia della scorciatoia e lunga della fibra di vetro come rinforzo del riempitore ed è fuso con la miscela dell'epossiresina in uno stato di vuoto (1-3mbar). Efficacemente sopprima l'avvenimento del fenomeno di scarico parziale e la quantità di scarico parziale non supera 5PC.
Bobina longitudinale di bassa tensione della struttura della stagnola della via aerea
La bobina di bassa tensione è ferita su una bobinatrice automatica della stagnola con i conduttori della stagnola di buona qualità, la saldatura ad arco di argon e l'alta accuratezza di saldatura; il prepreg DMD è usato come isolamento dello strato intermedio, le parti interne ed esterne sono isolate dal panno di vetro del prepreg e le estremità superiori e più inferiori sono sigillate con l'epossiresina muoiono e poi
Entri nel forno di trattamento per solidificare complessivamente, con la buona prestazione a prova d'umidità;
Coperture protettive robuste e belle
IP20 può impedire i solidi con un diametro maggior di 12mm entrare e può resistere all'impatto accidentale; IP23 non solo ha la funzione di IP20, ma inoltre impedisce l'affluenza delle goccioline di acqua all'interno di un angolo 60o al verticale. È adatto ad installazione e ad uso all'aperto; può essere personalizzato.
Dispositivo di controllo perfetto di protezione di temperatura
Il dispositivo di protezione di surriscaldamento pricipalmente realizza la rilevazione della temperatura ed il controllo del trasformatore tramite il termistore della pinta incastonato nella bobina a bassa tensione. Esposizione del circuito di valore d'avvolgimento trifase di temperatura durante l'operazione del trasformatore
