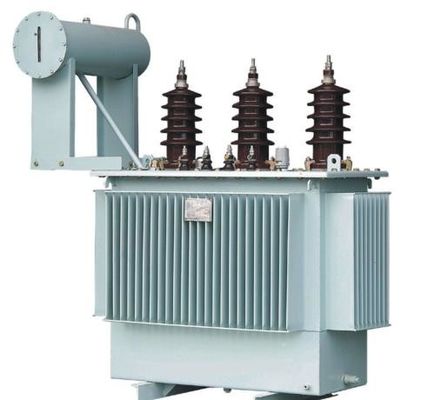

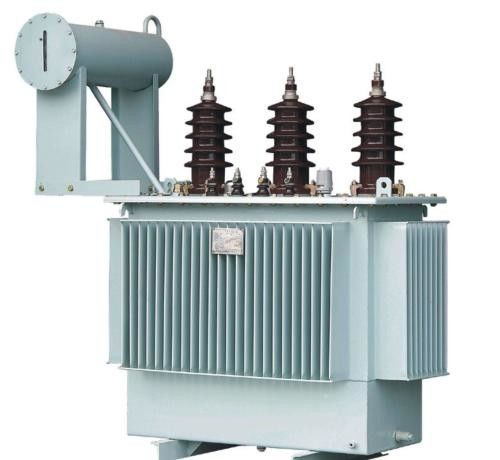

3 fasi 10/0.4KV lubrificano il tipo l'IEC GB di iso del trasformatore elettrico 30-2500KVA
Introduzione di prodotto
Il trasformatore a bagno d'olio è uno dei pezzi di attrezzatura importanti nell'alimentazione elettrica ed il sistema di distribuzione delle imprese industriali ed estraenti e delle costruzioni civili. Riduce la tensione delle 10(6) reti chilovolt o 35kV alla tensione del bus 230/400V usata dall'utente. Questo tipo di prodotto è adatto a CA 50 (60) hertz, la capacità stimata massima trifase 2500kVA (la capacità stimata massima monofase 833kVA, trasformatore monofase non è raccomandata generalmente), può essere usato all'interno (all'aperto), quando la capacità è 315kVA e sotto può essere installata su un palo, la temperatura ambiente non è superiore a 40℃, non più basso di -25℃, il più alta temperatura media quotidiana è 30℃, il più alta temperatura media annuale è 20℃, l'umidità relativa non supera 90% (temperatura ambiente 25℃), altitudine non non più di 1000m. Se è contradditorio con gli stati di cui sopra di uso, gli adeguamenti appropriati di quota dovrebbero essere procedere a conformemente alle disposizioni pertinenti di GB6450-86.
Caratteristiche
1. Il nucleo di ferro del trasformatore notevolmente riduce la perdita a vuoto e la corrente a vuoto ed il nucleo di ferro è limitato per assicurare la tenuta del nucleo di ferro e per ridurre il rumore.
2. Le bobine di alta e bassa tensione sono fatte di rame senza ossigeno e delle bobine di bassa tensione di 500kVA e sotto adottano una struttura cilindrica di doppio strato. 630kVA e sopra adottano la doppio spirale o la struttura di quadrato-spirale e la bobina ad alta tensione adotta la struttura cilindrica a più strati.
3. Il gruppo del collegamento del trasformatore usa Dyn11 per ridurre l'impatto delle armoniche sulla griglia di potere e per migliorare la qualità dell'alimentazione elettrica.
4. Il trasformatore è una struttura completamente sigillata, che prolunga il tempo di impiego, non deve appendere il centro ed è esente da manutenzione.
5. Il valore misurato di rumore è più basso della norma.
Dopo questa serie di trasformatori sono trasportati normalmente, le parti pertinenti possono essere installate senza centro che controlla ed il test di accettazione può essere effettuato e possono essere messe in funzione dopo la qualificazione.
Norme del prodotto
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB/T1094.10-2003
GB/T25446-2010
Caratteristiche di prestazione
a. Le bobine a bassa tensione dei trasformatori a bagno d'olio adottano generalmente una struttura cilindrica con stagnola di rame intorno all'asse, eccezione fatta per i fili di rame di piccola capacità; la bobina ad alta tensione adotta una struttura cilindrica a più strati per equilibrare la distribuzione di ampère-giro della bobina e della perdita di causa. Piccola, alta forza meccanica, forte resistenza di cortocircuito.
b. Il nucleo di ferro e la bobina ciascuno sono adottati con le misure della legatura. Gli elementi di fissaggio quale l'altezza del dispositivo e del cavo a bassa tensione sono forniti di controdadi autobloccanti e la struttura non sospendente è adottata per resistere alla scossa di trasporto.
c. La bobina ed il nucleo di ferro sono essicati sotto vuoto e l'olio del trasformatore è vuoto filtrato e lubrificato per minimizzare l'umidità dentro il trasformatore.
d. Il serbatoio dell'olio adotta lo strato ondulato, che ha una funzione respirante per compensare la variazione di volume dell'olio causato tramite i mutamenti di temperatura, così questo prodotto non ha un conservatore dell'olio, che riduca ovviamente l'altezza del trasformatore.
e. Poiché lo strato ondulato sostituisce il conservatore dell'olio, l'olio del trasformatore è isolato dal mondo esterno, che efficacemente impedisce l'entrata di ossigeno e di umidità, che conduce ad una diminuzione nella prestazione dell'isolamento.
f. Secondo ai i cinque punti superiori della prestazione, è assicurato che il trasformatore a bagno d'olio non debba essere cambiato durante l'operazione normale, che notevolmente riduce il costo di mantenimento del trasformatore e prolunga il tempo di impiego del trasformatore.
Dati tecnici principali del trasformatore di olio di 10KV S11
Capacità stimata
(KVA) |
Alto
tensione
(Chilovolt) |
Spillatura
Gamma |
Minimo
tensione
(Chilovolt) |
Frequenza
(Hertz) |
Collegamento
Simbolo |
Perdita a vuoto
(w) |
perdita di carico
(w) |
Corrente a vuoto
(%) |
Livello acustico
(dB) |
Cortocircuito
impedenza (%) |
Calibro
Una x B
(millimetro x millimetro) |
Dimensioni
L*W*H (millimetro) |
Peso (chilogrammi) |
| 30 |
6
6,3
6,6
10
10,5
11 |
±5%
±2X 2. 5% |
0,4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2,3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2,0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1,9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1,8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1,6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1,5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1,4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1,4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1,3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1,2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1,1 |
54 |
4,5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1,0 |
57 |
820 |
1740X1255X1400 |
2100 |
| 1000 |
1150 |
10300 |
1,0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0,9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0,8 |
59 |
820 |
1960X1415X1700 |
3430 |
Dati tecnici principali del trasformatore di olio 10KV-S13/14
Capacità stimata
(KVA) |
Alto
tensione
(Chilovolt) |
Spillatura
Gamma |
Minimo
tensione
(Chilovolt) |
Frequenza
(Hertz) |
Collegamento
Simbolo |
Perdita a vuoto
(w) |
perdita di carico
(w) |
Corrente a vuoto
(%) |
Livello acustico
(dB) |
Cortocircuito
impedenza (%) |
Calibro
Una x B
(millimetro x millimetro) |
Dimensioni
L*W*H (millimetro)
|
Peso (chilogrammi) |
| S13 |
S14 |
S13 |
S14 |
| 30 |
6
6,3
6,6
10
10,5
11
|
±5%
±2X 2,5%
|
0,4 |
50 |
D, ynO di yn11 Y. |
80 |
80 |
630/600 |
505/480 |
1,4 |
50 |
4 |
400X40C |
1005X670X960 |
280 |
| 50 |
100 |
100 |
910/870 |
730/695 |
1,2 |
50 |
400 X 40C |
1005X670X990 |
390 |
| 80 |
130 |
130 |
1310/1250 |
1050/1000 |
0,97 |
52 |
400X40C |
X 1060 715X1040 |
495 |
| 100 |
150 |
150 |
1580/1500 |
1265/1200 |
0,97 |
52 |
550X55C |
1075X735X1060 |
600 |
| 125 |
170 |
170 |
1890/1800 |
1510/1440 |
0,84 |
54 |
550X55C |
1110X750X1100 |
690 |
| 160 |
200 |
200 |
2310/2200 |
1850/1760 |
0,84 |
54 |
550X55C |
1140X780X1130 |
780 |
| 200 |
240 |
240 |
2730/2600 |
2185/2080 |
0,74 |
56 |
550X55C |
1210X815X1150 |
908 |
| 250 |
290 |
290 |
3200/305 |
2560/2440 |
0,64 |
56 |
550X55C |
1290X885X1190 |
1043 |
| 315 |
340 |
340 |
3830/3650 |
3065/2920 |
0,64 |
58 |
550X55C |
1300X880X1230 |
1190 |
| 400 |
410 |
410 |
4520/4300 |
3615/3440 |
0,54 |
58 |
660 X 66C |
1410X975X1300 |
1430 |
| 500 |
480 |
480 |
5410/5150 |
4330/4120 |
0,54 |
60 |
660X66C |
X 1465 980X1390 |
1648 |
| 630 |
570 |
570 |
6200 |
4960 |
0,54 |
60 |
4,5 |
660X66C |
1560X1050X1410 |
2027 |
| 800 |
700 |
700 |
7500 |
6000 |
0,48 |
62 |
820X82C |
1700X1160X1480 |
2500 |
| 1000 |
830 |
830 |
10300 |
8240 |
0,42 |
62 |
820X82C |
1790X1280X1520 |
2700 |
| 1250 |
970 |
970 |
12000 |
9600 |
0,36 |
65 |
820X82C |
1890X1360X1600 |
3280 |
| 1600 |
1170 |
1170 |
14500 |
11600 |
0,36 |
69 |
820X82C |
1970X1430X1700 |
3500
|
