Dettagli:
|
| Tensione del lavoro: | 12KV-24KV | corrente del lavoro: | 1250A massimo |
|---|---|---|---|
| Frequenza del lavoro: | 50/60Hz | Tipo: | Modulo di espansione: CD-unità |
| OEM/ODM: | Divida prego i vostri disegni di CDA | Originale: | La Cina |
| Evidenziare: | Gis Ring Main Unit del modulo di espansione,Gis Ring Main Unit di SF6 12KV,Gis Ring Main Unit di RMU |
||

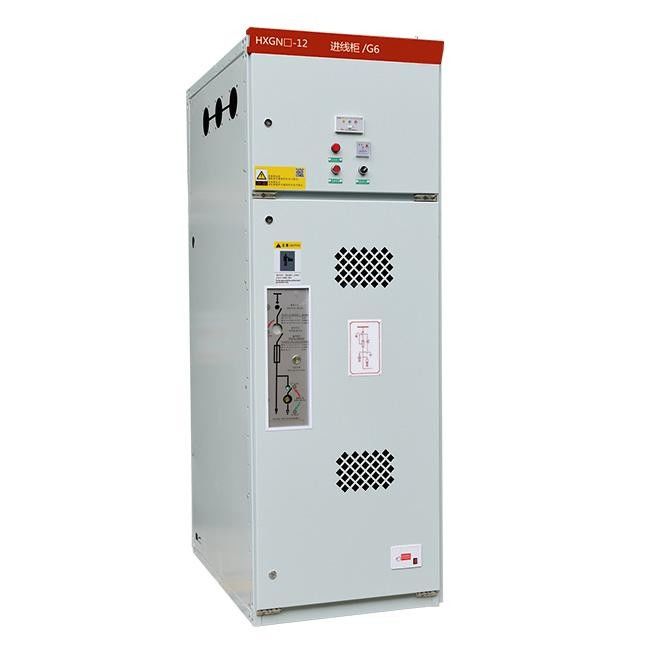

GB di iso 12KV dell'apparecchiatura elettrica di comando isolata gas di tensione Ring Main Unit di medium
Introduzione di prodotto
Generalità
Condizioni al contorno
Dati tecnici
| No. | Oggetto | Unità | Parametro | |||
| 1 | Tensione nominale | chilovolt | 12 | 24 | 36 | |
| 2 | Frequenza nominale | Hertz | 50/60 | |||
| 3 | Corrente nominale | 630 (1250*) | ||||
| 4 |
frequenza industriale 1min resista alla tensione |
bagnato | chilovolt | 38 | 50 | 70 |
| asciutto | chilovolt | 48 | 60 | 85 | ||
| 5 | L'impulso del fulmine resiste alla tensione | chilovolt | 75 | 125/150 | 170 | |
| 6 | Rottura stimata di cortocircuito corrente (picco) | Ka | 80 | 63 | 63 | |
| 7 | Carico attivo stimato e corrente di rottura a circuito chiuso | 63 | 50 | 50 | ||
| 8 | Corrente di trasferimento Rated | 1700 | 1200 | 1200 | ||
| 9 | Cortocircuito stimato che fa un corrente (picco) | Ka | 80 | 63 | 63 | |
| 10 | Cavo stimato (linea) che fa pagare rompendo corrente |
50 e 10 50/10 |
||||
| 11 | Rottura della tassa di cavo corrente nell'errore di interramento | 20 | 20 | 20 | ||
| 12 | Stimato resista alla corrente (picco) | Ka | 80 | 63 | 63 | |
| 13 | A breve termine resista alla corrente (2s) | Ka | 25 | 20 | 20 | |
| 14 | Vita del meccanismo | periodi | 5000 | 2000 | 2000 | |
Nota: Per la rottura di cortocircuito ed il picco di corrente è basato sul fusibile più la combinazione
Componenti facoltative:
Azionare-CA elettrico 220/110V; CC 24/48/110/220V
Contatto ausiliario 5 NON 5 NC
Serie completa di fusibile
Interfaccia di comunicazione di FTU
