Dettagli:
|
| Tensione di valutazione: | 12-36KV | Corrente di valutazione: | 630A 1250A |
|---|---|---|---|
| Frequenza di valutazione: | 50/60Hz | Norme: | ISO DI GB |
| OEM/ODM: | Indagine dal email | ||
| Evidenziare: | Apparecchiatura elettrica di comando isolata gas 36KV,Apparecchiatura elettrica di comando isolata gas di iso di GB,36KV tensione media Ring Main Unit |
||

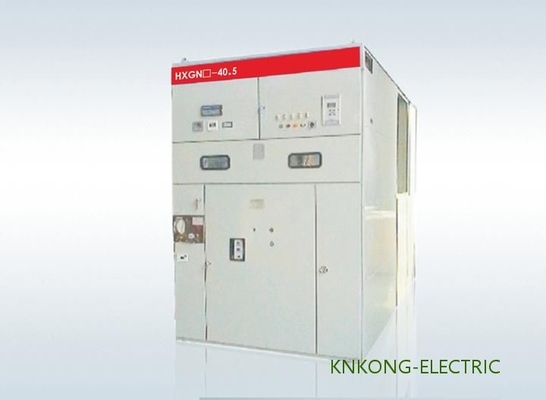

GB di iso 36KV dell'apparecchiatura elettrica di comando isolata gas di tensione Ring Main Unit di medium
Introduzione di prodotto
Generalità
L'unità principale dell'anello SF6 è un'attrezzatura elettrica aero-isolata o gas-isolata di combinazione di medium-tensione che può combinarsi nei circuiti multipli a volontà, con la commutazione, comunicazione e la protezione della centrale elettrica, con i commutatori del carico come la componente del centro. La sua componente principale del centro del circuito è composta di commutatore del carico SF6 o interruttore supplementare ed altri apparecchi elettrici ausiliarii primari.
Negli ultimi anni, il gabinetto della rete a anello SF6 si è sviluppato molto velocemente e sia il processo di fabbricazione che l'affidabilità di prodotto hanno il potenziale di essere uguali ai giganti elettrici internazionali. Naturalmente, il livello di tensione fra 24kV e 40,5 ancora ha una determinata lacuna con i produttori stranieri. Attualmente, c'è soltanto una manciata di produttori domestici producendo il livello di distribuzione di energia di distribuzione di energia SF6 al livello 40.5kV. Gli altri sono C-GIS del sistema di primo livello, in base alla centrale elettrica di primo livello con la grande capacità corrente e grande. )
Caratteristica
1. la struttura rivestita di metallo e completamente inclusa, può impedire la sporcizia ed i piccoli animali l'entrata.
2. Attraverso le finestre di osservazione nella posizione e nella condizione generale di commutatore del pannello della porta può essere osservato chiaramente.
3. La maniglia di funzionamento del commutatore e della porta è collegata meccanicamente per assicurare che la porta non possa essere aperta con il commutatore si sia chiusa ed il commutatore non può essere chiuso con la porta aperta.
4. I commutatori di vuoto di uso dell'apparecchiatura elettrica di comando combinati con il materiale di isolamento solido. Questa tecnologia rispettosa dell'ambiente evita l'uso di SF6 come gas dell'isolamento.
5. l'interruttore di sicurezza affidabile di FIVE-PREVENTION può efficacemente impedire l'mal-operazione.
Dati tecnici
| No. | Oggetto | Unità | Parametro | |||
| 1 | Tensione nominale | chilovolt | 12 | 24 | 36 | |
| 2 | Frequenza nominale | Hertz | 50/60 | |||
| 3 | Corrente nominale | 630 (1250*) | ||||
| 4 |
frequenza industriale 1min resista alla tensione |
bagnato | chilovolt | 38 | 50 | 70 |
| asciutto | chilovolt | 48 | 60 | 85 | ||
| 5 | L'impulso del fulmine resiste alla tensione | chilovolt | 75 | 125/150 | 170 | |
| 6 | Rottura stimata di cortocircuito corrente (picco) | Ka | 80 | 63 | 63 | |
| 7 | Carico attivo stimato e corrente di rottura a circuito chiuso | 63 | 50 | 50 | ||
| 8 | Corrente di trasferimento Rated | 1700 | 1200 | 1200 | ||
| 9 | Cortocircuito stimato che fa un corrente (picco) | Ka | 80 | 63 | 63 | |
| 10 | Cavo stimato (linea) che fa pagare rompendo corrente |
50 e 10 50/10 |
||||
| 11 | Rottura della tassa di cavo corrente nell'errore di interramento | 20 | 20 | 20 | ||
| 12 | Stimato resista alla corrente (picco) | Ka | 80 | 63 | 63 | |
| 13 | A breve termine resista alla corrente (2s) | Ka | 25 | 20 | 20 | |
| 14 | Vita del meccanismo | periodi | 5000 | 2000 | 2000 | |
Nota: Per la rottura di cortocircuito ed il picco di corrente è basato sul fusibile più la combinazione
