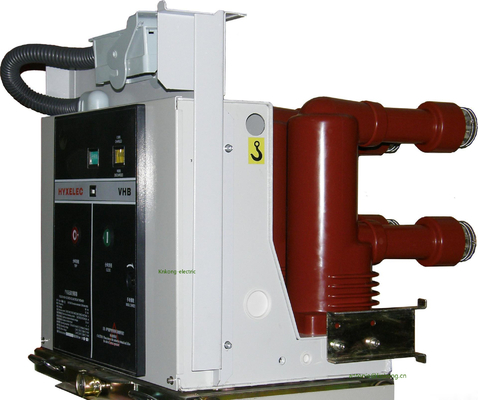

Interruttore VCB sottovuoto di tipo fisso 24KV con spaziatura tra le fasi di 310 mm

Interruttore VCB sottovuoto di tipo fisso 24KV con spaziatura tra le fasi di 310 mm
Interruttore VCB sottovuoto di tipo fisso 24KV con spaziatura tra le fasi di 310 mm

Grande immagine :  Interruttore VCB sottovuoto di tipo fisso 24KV con spaziatura tra le fasi di 310 mm

Dettagli:
Luogo di origine: La Cina
Marca: KNKONG
Certificazione: CB,ISO,IEC
Numero di modello: VS1-12
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Imballaggio standard dell'esportazione
Tempi di consegna: 15 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: Unità 1000 al mese
Contatto

Interruttore VCB sottovuoto di tipo fisso 24KV con spaziatura tra le fasi di 310 mm

descrizione
Tensione: 12KV corrente: 630A 1250A 2000A
Rottura corrente: 25KA Tipo: Tipo fisso
Gioco di fase: 310mm Manifattura: KNKONG-ELECTRIC
Evidenziare:

Interruttore automatico VCB sottovuoto 24KV

,

interruttore automatico VCB sottovuoto di tipo fisso

,

interruttore automatico VCB con spaziatura tra le fasi 310 mm

Il pannello per interni di tipo fisso utilizza un interruttore automatico sottovuoto da 24 KV con una spaziatura tra le fasi di 310 mm

Tensione: 12-24KV

Corrente: 630-2000A

Corrente di interruzione: 20KA

Spaziatura delle fasi: 310 mm



Panoramica del Prodotto

Gli interruttori automatici in vuoto della serie VS1 sono sviluppati da Knkong-electric e la struttura modulare è facile da installare, mantenere, testare e utilizzare.Rispetto agli interruttori automatici tradizionali, il VS1 di Knkong-electric è più stabile, sicuro e ha una maggiore durata.Gli interruttori automatici in vuoto VS1 possono soddisfare i requisiti applicativi dei sistemi di trasmissione e distribuzione di potenza a 12kV e 24kV.



Parametri tecnici

No. Elemento Unità Parametro
1 Tensione nominale KV 12
2 Frequenza nominale Hz 50/60
3



Livello di isolamento nominale

 Tensione di tenuta a frequenza industriale di 1 minuto (rm s)



KV

42(fase-fase, fase-terra)

48 (attraverso la distanza di isolamento)
Tensione di tenuta all'impulso luminoso (picco)

75(fase-fase, fase-terra)

85 (attraverso la distanza di isolamento)





4





Corrente nominale





UN

 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Corrente nominale di interruzione di cortocircuito



KA

 20 25 31.5 40
6 Corrente di tenuta nominale di breve durata 20 25 31.5 40
7 Corrente di marcatura nominale di cortocircuito 50 63 80 100
8 Corrente nominale di tenuta di picco 50 63 80 100
9 Durata nominale del cortocircuito S 4
10 Sequenza operativa nominale   O-0,3sO/C-180s-O/C
11 Tempi di interruzione della corrente nominale di cortocircuito Volte 30/20 volte (40KA)
12 Resistenza meccanica Op 20000
13 Corrente nominale di interruzione del banco di condensatori singoli



UN

 630
14 Corrente nominale di interruzione del banco di condensatori back-to-back 400
15 Corrente di interruzione per guasto a doppia terra 27.4
16 Erosione massima consentita del contatto



mm

 3
17 Gioco tra i contatti aperti 10±1
18 Oltre ictus 3,5±0,5
19 Non simultaneità di apertura e chiusura trifase

SM



 ≤2
20 Durata del rimbalzo della chiusura del contatto ≤2
21 Velocità di rottura media (rottura istantanea 6mm)

SM



 1,1±0,2
22 Velocità di realizzazione media 0,8±0,2
23 Fare tempo

SM



 ≤100
24 Tempo di pausa ≤50





25



Resistenza di ogni circuito principale di fase



μΩ

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Ampiezza di rimbalzo dell'interruzione del contatto mm ≤2



27

 Tensione di esercizio nominale Tensione di esercizio nominale (V)AC/DC



V

 24* 110 220
Ambito della normale tensione di funzionamento Apertura: 65%-120% di tensione nominale, nel caso in cui la tensione sia inferiore al 30% di tensione nominale non è consentita l'operazione di apertura
28 Tensione nominale del motore ad accumulo di energia V AC110/220,DC110/220
29 Tempo di accumulo di energia S ≤15
