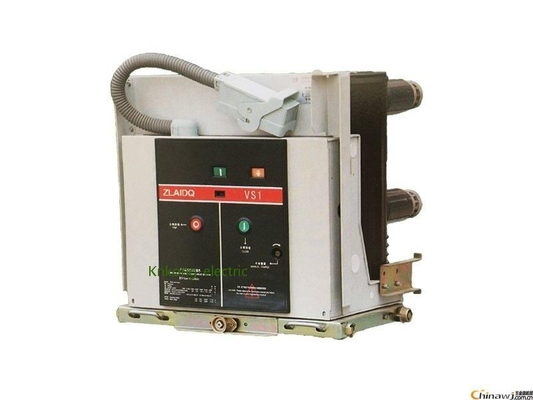

VCB solido-ha sigillato l'interruttore 2000A 12KV di vuoto del palo per usando della sottostazione del trasformatore
Tensione: 12-24KV
Corrente: 2000A massimo
Rottura corrente: 20KA
Tipo: prelevabile/riparato
Panoramica del prodotto
VS1-series solido-ha sigillato l'interruttore di vuoto del palo è adatto a 12kV, a 24KV, a frequenza trifase di corrente alternata di 50, 60Hz ad operazione centrale e fissa dell'apparecchiatura elettrica di comando dell'interno KYN28-12 (24) dell'apparecchiatura elettrica di comando insieme. L'interruttore di vuoto VS1 può essere installato o combinarsi fisso con un carrello.
Stato di servizio speciale
Le condizioni di gestione speciali sono negoziate in anticipo dal produttore e dall'utente (il produttore deve consultare in anticipo l'utente per ogni condizione di gestione speciale) come:
- Se l'altitudine del sito supera 1000m (o debba ordinare un interruttore del prototipo).
- Allows che riduce la resistenza dielettrica dell'aria.
- Requisiti corrispondenti dell'isolamento.
- Situazioni dove la temperatura ambiente aumenta.
- Se la capacità di carico corrente è ridotta.
- È necessario per fornire la ventilazione supplementare per dissipazione di calore
Altre precauzioni dovrebbero essere negoziate con il produttore secondo la parte 2,2 dell'IEC 62271-1
Parametri tecnici
| No. |
Oggetto |
Unità |
Parametro |
| 1 |
Tensione nominale |
Chilovolt |
12 |
| 2 |
Frequenza nominale |
Hertz |
50/60 |
| 3 |
Livello stimato dell'isolamento
|
la frequenza industriale 1min resiste alla tensione (R M. s) |
Chilovolt
|
42 (fase per fase, fase--terra)
48 (attraverso la distanza d'isolazione)
|
| Accendendo l'impulso resista alla tensione (picco) |
75 (fase per fase, fase--terra)
85 (attraverso la distanza d'isolazione)
|
|
4
|
Corrente nominale
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Rottura stimata di cortocircuito corrente |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
A breve termine stimati resistono alla corrente |
20 |
25 |
31,5 |
40 |
| 7 |
Corrente di marcatura stimata di cortocircuito |
50 |
63 |
80 |
100 |
| 8 |
Il picco stimato resiste alla corrente |
50 |
63 |
80 |
100 |
| 9 |
Durata stimata del cortocircuito |
s |
4 |
| 10 |
Sequenza di operazioni stimata |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Rottura dei periodi della corrente stimata di cortocircuito |
Periodi |
30/20 di volte (40KA) |
| 12 |
Resistenza meccanica |
Ops |
20000 |
| 13 |
Singola banca stimata del condensatore che rompe corrente |
|
630 |
| 14 |
Contro banca stimata del condensatore che rompe corrente |
400 |
| 15 |
rottura dell'errore della Doppio terra corrente |
27,4 |
| 16 |
Erosione di contatto massima permissibile |
millimetro
|
3 |
| 17 |
Spazio fra i contatti aperti |
10±1 |
| 18 |
Sopra il colpo |
3.5±0.5 |
| 19 |
Non simultaneità di apertura e di chiusura trifase |
spettrografia di massa
|
≤2 |
| 20 |
Rimbalzi la durata di chiusura del contatto |
≤2 |
| 21 |
Velocità di rottura media (istante che rompe 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Velocità di fabbricazione media |
0.8±0.2 |
| 23 |
Fabbricazione del tempo |
spettrografia di massa
|
≤100 |
| 24 |
Rottura del tempo |
≤50 |
|
25
|
Resistenza di ogni circuito principale di fase
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Contatto che rompe ampiezza di rimbalzo |
millimetro |
≤2 |
|
27
|
Tensione di funzionamento Rated |
Tensione di funzionamento Rated (V) AC/DC |
V
|
24* |
110 |
220 |
| Portata di tensione di operazione normale |
Apertura: 65%-120% la tensione nominale, nel caso la tensione sia più bassa della tensione nominale di 30%, aprente l'operazione non è permessa |
| 28 |
Tensione nominale del motore di immagazzinamento dell'energia |
V |
AC110/220, DC110/220 |
| 29 |
Tempo di immagazzinamento dell'energia |
S |
≤15 |
Sicurezza di operazione
L'interruttore di vuoto VS1 ha protezione anti--misoperation di serrata, realizza «la funzione dell'interruttore di sicurezza di garanzia cinque» nel gabinetto del commutatore, evita il misoperation e protegge la sicurezza personale degli operatori nella massima misura possibile.
Soltanto quando l'interruttore di vuoto VS1 ed il commutatore al suolo sono nella posizione di riposo allo stesso tempo, può il carrello rotolare «dalla posizione di rilevazione» «alla posizione di servizio».
L'interruttore di vuoto VS1 può essere chiuso soltanto «nella posizione prova/di servizio».
Quando l'interruttore di vuoto VS1 è chiuso, il carrello non può essere mosso dentro o fuori, soltanto quando l'interruttore è nella posizione di riposo.
L'interruttore di vuoto VS1 nella posizione chiusa non può essere scosso fuori «dalla posizione di servizio» «alla posizione di rilevazione».
L'interruttore non può essere chiuso una volta inserito.
Quando l'interruttore è chiuso, se il segnale di chiusura non è liberato a tempo, il circuito di controllo interno di anti-viaggio taglierà il circuito di chiusura per impedire reclosing multiplo (facoltativo).
Nota: Se il cliente sceglie la chiusura elettrica e la chiusura invece della chiusura manuale e la chiusura, l'interruttore non sarà chiuso quando il circuito secondario non può fornire il potere o il potere fornito non può incontrare il funzionamento normale dell'elettromagnete chiudente (facoltativo).
