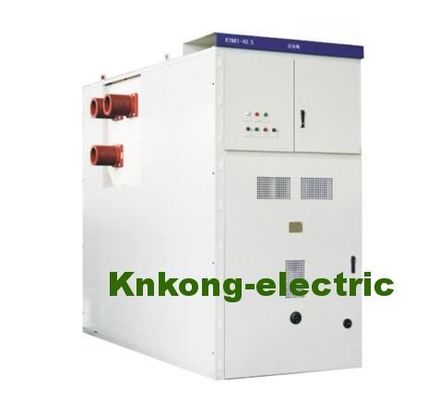

Il metallo corazzato dell'apparecchiatura elettrica di comando trifase di CA di 40.5KV 1600A ha accluso

Il metallo corazzato dell'apparecchiatura elettrica di comando trifase di CA di 40.5KV 1600A ha accluso
Il metallo corazzato dell'apparecchiatura elettrica di comando trifase di CA di 40.5KV 1600A ha accluso

Grande immagine :  Il metallo corazzato dell'apparecchiatura elettrica di comando trifase di CA di 40.5KV 1600A ha accluso

Dettagli:
Luogo di origine: La Cina
Marca: KNKONG
Certificazione: GB,ISO IEC
Numero di modello: KYN61-40.5KV
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Imballaggio standard dell'esportazione
Tempi di consegna: 15 giorni lavorativi
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 50 unità/mese
Contatto

Il metallo corazzato dell'apparecchiatura elettrica di comando trifase di CA di 40.5KV 1600A ha accluso

descrizione
Tensione di valutazione: 40.5KV massimo Corrente di valutazione: 1600A (di sotto)
Frequenza: 50/60HZ Rottura della capacità: 40.5kV
Manifattura: KNKONG OEM/ODM: Indagine dal email
Evidenziare:

apparecchiatura elettrica di comando trifase di CA 1600A

,

Apparecchiatura elettrica di comando trifase 40.5KV

,

Apparecchiatura elettrica di comando trifase corazzata

CA di iso GB 1600A 3 apparecchiatura elettrica di comando elettrica di fase 50/60Hz
Apparecchiatura elettrica di comando media di tensione KYN61,
40.5KV, trifase, CA 50/60Hz
IEC di iso completo
La norma per servizio di design domanda prego dal email.



Introduzione di prodotto





Il gabinetto del commutatore è progettato secondo le norme GB3906-91 e IEC298 per i commutatori metallo-inclusi corazzati. Il tutto è composto di due parti: il gabinetto e la parte prelevabile (carretto). La struttura del gabinetto è elaborata da CNC ed è serrata per formare una combinazione. L'interno del gabinetto del commutatore è diviso nella stanza dell'interruttore, nella stanza principale della sbarra collettrice, nella stanza del cavo e nella stanza dello strumento del relè con una divisione del metallo. Il livello della protezione di recinzione raggiunge IP3X, il livello della protezione di ogni compartimento è IP2X e tutte le parti strutturali del metallo sono collegate attendibilmente ed ogni compartimento del sistema a circuito chiuso principale ha un canale indipendente del rilascio di pressione dello scarico.

Norme
GB3906-2006 «apparecchiatura elettrica di comando Metallo-inclusa di CA di 3~35kV»
GB11022-89 «requisiti tecnici generali dell'apparecchiatura elettrica di comando ad alta tensione»
IEC60298 «apparecchiatura elettrica di comando di CA ed attrezzatura metallo-incluse di controllo con tensione nominale sopra 1kV e sotto 50kV»
DL404-97 «termini tecnici per l'ordinazione dell'apparecchiatura elettrica di comando ad alta tensione dell'interno di CA»
.



Dati tecnici

Oggetti Unità Dati
Tensione Chilovolt 40,5
Frequenza Hertz 50
Corrente 1250,1600,2000
Cortocircuito che rompe corrente KA 25,31.5
Rendere corrente (picco) KA 63,80
corrente di stabilità termica 4s KA 25,31.5
Corrente dinamico (picco) KA 63,80
Livello dell'isolamento la frequenza industriale 1min resiste alla tensione (r.m.s) Chilovolt 95
L'impulso del fulmine resiste alla tensione (picco) Chilovolt 185
tensione di frequenza industriale 1min attraverso la lacuna aperta (r.m.s) Chilovolt 118
L'impulso del fulmine resiste alla tensione attraverso la lacuna aperta (picco) Chilovolt 215
Classe di protezione di recinzione

Recinzione IP4X,

Fra i compartimenti IP2X
Dimensione di recinzione (Width*Depth*Height) millimetro 1400*2800*2600
1600*2800*2600
Tipo di interruttore   VCB: ZN85-40.5
Interruttore SF6

*Note: l'apparecchiatura elettrica di comando di ordine dovrebbe fornire SLD (diagramma a linea singola) dal cliente





Caratteristiche delle componenti principali:



Interruttore dell'interno di vuoto VS1-40.5

Tensione di valutazione: 40.5kV

Corrente di valutazione: 630 1250 1600 2000 2500A

Rottura di valutazione di cortocircuito corrente: 20 25 31.5KA

Vita meccanica: niente di meno che 20.000 volte



Dati tecnici VS1-40.5

Oggetti Unità Data
tensione



Chilovolt

 40,5
la frequenza industriale a breve termine resiste alla tensione (1min) 95
impulso del fulmine resistere alla tensione (picco) 185
frequenza Hertz 50/60
corrente 1250 1600 2000 2500 4000
corrente ritirata di cortocircuito KA 25 31,5
a breve termine resista alla corrente 25 31,5
tempo continuo a breve termine s 4
il picco resiste alla corrente KA 63 80
corrente di chiusura di cortocircuito 63 80
singola contro corrente di interruzione procedura della banca del condensatore 630/400
Tempo d'apertura (volt stimato.) spettrografia di massa 35~60
Tempo di chiusura (volt stimato.) 50~100
Vita meccanica periodi 20000
tempi della rottura per la breve corrente ritirata stimata s 20
tensione di operazione V AC110/220 DC110/220
corrente di potere che immagazzina motore W 230
Velocità d'apertura media m/s 1.6~2.0
Velocità di chiusura media 0.5~0.8
procedura di operazione

opening-0.3s-closing

apertura di opening-180s-closing


L'apparecchiatura elettrica di comando elettrica 33KV di Knkong ha servito il mercato internazionale per in questi ultimi 10 anni.
