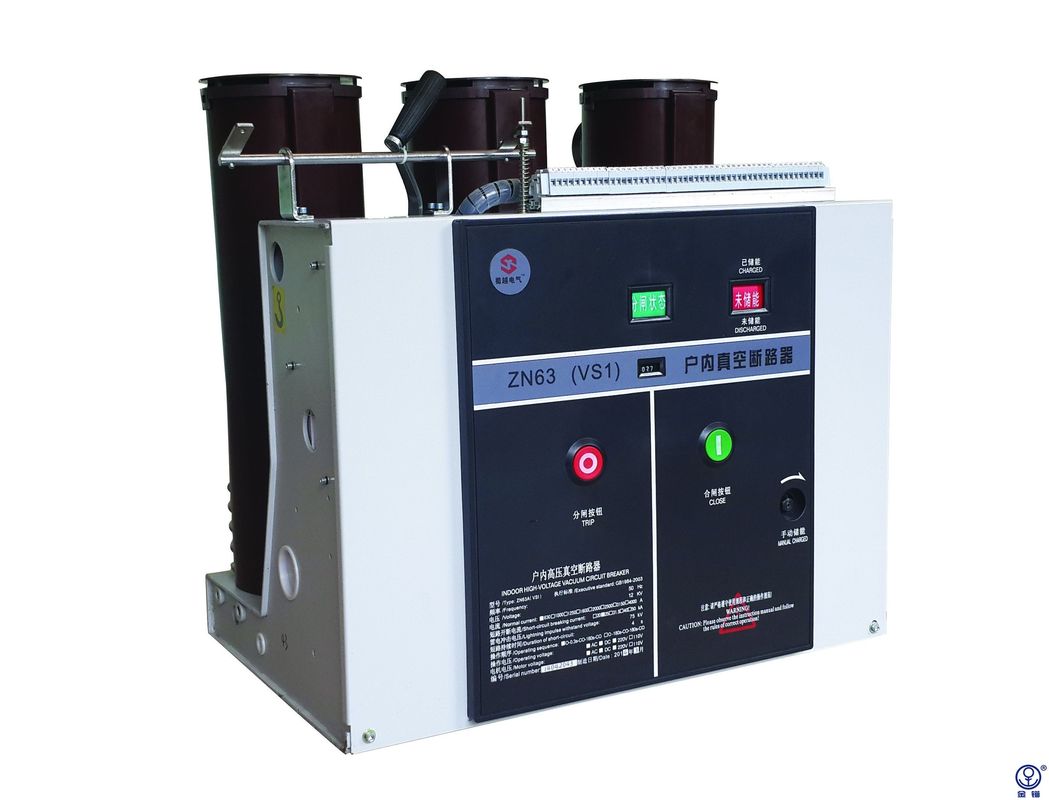

Fase 205 che spazia 25KA che rompe interruttore fisso
Tensione: 12KV
Corrente: 630-2000A
Rottura corrente: 20KA
Tipo: Riparato
Gioco di fase: 205-310
Panoramica del prodotto
L'interruttore di VS1-Series è sviluppato indipendente da Knkong ha basato sul concetto di progetto avanzato; adotta un meccanismo modularizzato, che è facile per installazione, manutenzione, prova ed il funzionamento. Rispetto all'interruttore convenzionale VS1. caratterizza il più alta stabilità dell'operazione, il più alta sicurezza ed il tempo di impiego esteso. Il prodotto può soddisfare la richiesta del cliente dell'applicazione in trasporto e sistemi di distribuzione di energia 12kv e 24kV, che si applica estesamente in tali industrie come il potere, l'energia, l'ingegneria petrochimica, la metallurgia, la fabbricazione, il traffico, la costruzione ed i progetti chiave nazionali su grande scala dell'ambiente come pure di protezione di impresa e.
L'interruttore di VS1-Series caratterizza l'alta stabilità e l'alta affidabilità
In termini di meccanismi, gli interruttori di vuoto di VS1-Series sono dati l'ottimizzazione speciale alle parti della trasmissione. I meccanismi modulari della molla presentano tali vantaggi come manutenzione conveniente, la breve manutenzione spenta, alta versatilità delle parti e si vantano la migliore compatibilità con gli interruttori di vuoto che notevolmente migliora i parametri tecnici e consegna la più prestazione eccellente.
Stato normale di servizio
| Altitudine |
≤1000m |
| Temperatura ambiente |
Massimo |
+40℃ |
| Min |
-15℃ |
|
Umidità ambientale:
Umidità media massima
|
24 ore ≤95% |
| 1 mese ≤90% |
| Pressione massima del vapore acqueo |
24 ore di ≤2.2kpa |
| 1 mese ≤1.8kpa |
La radiazione solare è trascurabile. La vibrazione dall'esterno degli ingranaggi di controllo e dell'apparecchiatura elettrica di comando è trascurabile. L'aria ambientale non ha inquinamento ovvio del fumo della polvere, gas corrosivi o combustibili, vapori o smog
Stato di servizio speciale
Le condizioni di gestione speciali devono essere acconsentite sopra dal produttore e l'utente il produttore deve essere consultato in anticipo circa ogni condizione di gestione speciale:
Altitudine del sito più di 1000m
- Tenga conto la riduzione della resistenza dielettrica dell'aria
- O il tipo interruttore del plateau dovrebbe essere ordinato, che si incontrerà
requisiti corrispondenti dell'isolamento.
Temperatura ambiente aumentata
- La capacità di carico corrente è ridotta
- Fornisca la ventilazione supplementare per dissipazione di calore
Altre considerazioni dovrebbero essere consultate con il produttore secondo la parte 2,2 nell'IEC 62271-1
L'interruttore di VS1-Series caratterizza l'alta stabilità e l'alta affidabilità
In termini di meccanismi, gli interruttori di vuoto di VS1-Series sono dati l'ottimizzazione speciale alle parti della trasmissione. I meccanismi modulari della molla presentano tali vantaggi come manutenzione conveniente, la breve manutenzione spenta, alta versatilità delle parti e si vantano la migliore compatibilità con gli interruttori di vuoto che notevolmente migliora i parametri tecnici e consegna la più prestazione eccellente.
Parametri tecnici
| No. |
Oggetto |
Unità |
Parametro |
| 1 |
Tensione nominale |
Chilovolt |
12 |
| 2 |
Frequenza nominale |
Hertz |
50/60 |
| 3 |
Livello stimato dell'isolamento
|
la frequenza industriale 1min resiste alla tensione (R M. s) |
Chilovolt
|
42 (fase per fase, fase--terra)
48 (attraverso la distanza d'isolazione)
|
| Accendendo l'impulso resista alla tensione (picco) |
75 (fase per fase, fase--terra)
85 (attraverso la distanza d'isolazione)
|
|
4
|
Corrente nominale
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Rottura stimata di cortocircuito corrente |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
A breve termine stimati resistono alla corrente |
20 |
25 |
31,5 |
40 |
| 7 |
Corrente di marcatura stimata di cortocircuito |
50 |
63 |
80 |
100 |
| 8 |
Il picco stimato resiste alla corrente |
50 |
63 |
80 |
100 |
| 9 |
Durata stimata del cortocircuito |
s |
4 |
| 10 |
Sequenza di operazioni stimata |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Rottura dei periodi della corrente stimata di cortocircuito |
Periodi |
30/20 di volte (40KA) |
| 12 |
Resistenza meccanica |
Ops |
20000 |
| 13 |
Singola banca stimata del condensatore che rompe corrente |
|
630 |
| 14 |
Contro banca stimata del condensatore che rompe corrente |
400 |
| 15 |
rottura dell'errore della Doppio terra corrente |
27,4 |
| 16 |
Erosione di contatto massima permissibile |
millimetro
|
3 |
| 17 |
Spazio fra i contatti aperti |
10±1 |
| 18 |
Sopra il colpo |
3.5±0.5 |
| 19 |
Non simultaneità di apertura e di chiusura trifase |
spettrografia di massa
|
≤2 |
| 20 |
Rimbalzi la durata di chiusura del contatto |
≤2 |
| 21 |
Velocità di rottura media (istante che rompe 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Velocità di fabbricazione media |
0.8±0.2 |
| 23 |
Fabbricazione del tempo |
spettrografia di massa
|
≤100 |
| 24 |
Rottura del tempo |
≤50 |
|
25
|
Resistenza di ogni circuito principale di fase
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Contatto che rompe ampiezza di rimbalzo |
millimetro |
≤2 |
|
27
|
Tensione di funzionamento Rated |
Tensione di funzionamento Rated (V) AC/DC |
V
|
24* |
110 |
220 |
| Portata di tensione di operazione normale |
Apertura: 65%-120% la tensione nominale, nel caso la tensione sia più bassa della tensione nominale di 30%, aprente l'operazione non è permessa |
| 28 |
Tensione nominale del motore di immagazzinamento dell'energia |
V |
AC110/220, DC110/220 |
| 29 |
Tempo di immagazzinamento dell'energia |
S |
≤15 |
