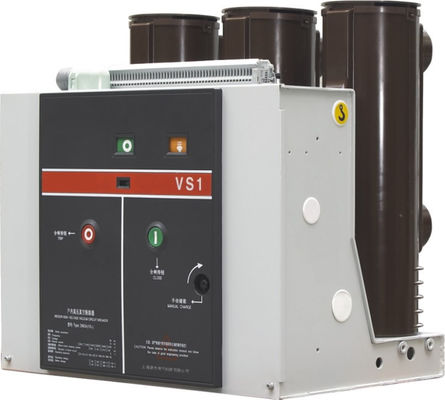

VS1-12 ha riparato il tipo fase di 205 che spazia l'interruttore 12KV 630A di vuoto
Tensione: 12KV
Corrente: 630A
Rottura corrente: 20KA
Tipo: Riparato
Panoramica del prodotto
Gli interruttori di VS1-Series sono completo sviluppati indipendente da Knkong hanno basato sul concetto di progetto avanzato; adotta un meccanismo modularizzato, che è facile per installazione, manutenzione, prova ed il funzionamento. Rispetto all'interruttore convenzionale VS1. caratterizza il più alta stabilità dell'operazione, il più alta sicurezza ed il tempo di impiego esteso. Il prodotto può soddisfare l'applicazione della domanda di clienti in trasporto e sistemi di distribuzione di energia 12kv e 24kV, che si applica estesamente in tali industrie come potere, energia, ingegneria petrochimica, metallurgia, la fabbricazione, il traffico, la costruzione e progetti chiave nazionali su grande scala dell'ambiente come pure di protezione di impresa e
Parametri tecnici
| No. |
Oggetto |
Unità |
Parametro |
| 1 |
Tensione nominale |
Chilovolt |
12 |
| 2 |
Frequenza nominale |
Hertz |
50/60 |
| 3 |
Livello stimato dell'isolamento
|
la frequenza industriale 1min resiste alla tensione (R M. s) |
Chilovolt
|
42 (fase per fase, fase--terra)
48 (attraverso la distanza d'isolazione)
|
| Accendendo l'impulso resista alla tensione (picco) |
75 (fase per fase, fase--terra)
85 (attraverso la distanza d'isolazione)
|
|
4
|
Corrente nominale
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Rottura stimata di cortocircuito corrente |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
A breve termine stimati resistono alla corrente |
20 |
25 |
31,5 |
40 |
| 7 |
Corrente di marcatura stimata di cortocircuito |
50 |
63 |
80 |
100 |
| 8 |
Il picco stimato resiste alla corrente |
50 |
63 |
80 |
100 |
| 9 |
Durata stimata del cortocircuito |
s |
4 |
| 10 |
Sequenza di operazioni stimata |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Rottura dei periodi della corrente stimata di cortocircuito |
Periodi |
30/20 di volte (40KA) |
| 12 |
Resistenza meccanica |
Ops |
20000 |
| 13 |
Singola banca stimata del condensatore che rompe corrente |
|
630 |
| 14 |
Contro banca stimata del condensatore che rompe corrente |
400 |
| 15 |
rottura dell'errore della Doppio terra corrente |
27,4 |
| 16 |
Erosione di contatto massima permissibile |
millimetro
|
3 |
| 17 |
Spazio fra i contatti aperti |
10±1 |
| 18 |
Sopra il colpo |
3.5±0.5 |
| 19 |
Non simultaneità di apertura e di chiusura trifase |
spettrografia di massa
|
≤2 |
| 20 |
Rimbalzi la durata di chiusura del contatto |
≤2 |
| 21 |
Velocità di rottura media (istante che rompe 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Velocità di fabbricazione media |
0.8±0.2 |
| 23 |
Fabbricazione del tempo |
spettrografia di massa
|
≤100 |
| 24 |
Rottura del tempo |
≤50 |
|
25
|
Resistenza di ogni circuito principale di fase
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Contatto che rompe ampiezza di rimbalzo |
millimetro |
≤2 |
|
27
|
Tensione di funzionamento Rated |
Tensione di funzionamento Rated (V) AC/DC |
V
|
24* |
110 |
220 |
| Portata di tensione di operazione normale |
Apertura: 65%-120% la tensione nominale, nel caso la tensione sia più bassa della tensione nominale di 30%, aprente l'operazione non è permessa |
| 28 |
Tensione nominale del motore di immagazzinamento dell'energia |
V |
AC110/220, DC110/220 |
| 29 |
Tempo di immagazzinamento dell'energia |
S |
≤15 |
Sicurezza di operazione
L'interruttore ha la protezione della anti-mis-serratura e «funzione di collegamento di 5 garanzie» per evitare il misoperation e proteggere la sicurezza personale degli operatori nella massima misura possibile.
Soltanto quando l'interruttore ed il commutatore al suolo sono nella posizione di riposo, il carretto dell'interruttore può rotolare dalla posizione della prova alla posizione di servizio
L'interruttore può essere chiuso soltanto nella posizione prova/di servizio.
Dopo che l'interruttore è chiuso, il camion non può essere arrivato a fiumie o fuori, soltanto quando l'interruttore è nel posto vacante.
L'interruttore non può essere srotolato dalla posizione di servizio alla posizione della prova nella posizione chiusa.
L'interruttore non può essere chiuso una volta inserito.
Quando l'interruttore è chiuso, se il segnale di chiusura non è liberato a tempo, il circuito di controllo interno di anti-viaggio taglierà il circuito di chiusura per impedire reclosing multiplo (facoltativo).
Se la chiusura elettrica e chiudere sono selezionate, quando il circuito secondario non può fornire il potere o il potere fornito non può soddisfare il funzionamento normale dell'elettromagnete chiudente (facoltativo), l'interruttore non sarà chiuso.
