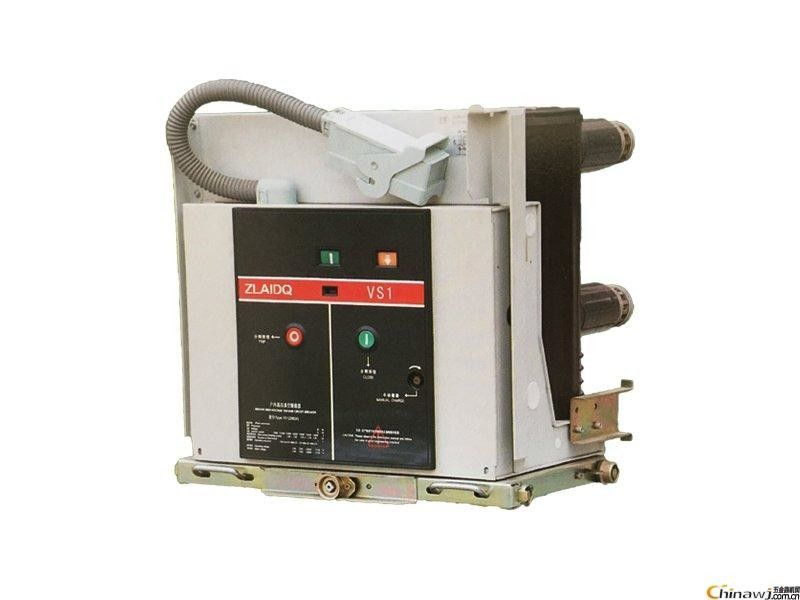

Interruttore 12KV 2000A di vuoto di VS1-12 VCB
Tensione: 12KV
Corrente: 2000A
Rottura corrente: 20KA
Tipo: prelevabile
Panoramica del prodotto
VS1-Series ha incastonato il palo. gli interruttori di vuoto sono applicabili a 12kV, apparecchiatura elettrica di comando dell'interno trifase di CA 50Hz e possono servire da protezione ed unità di controllo per l'attrezzatura industriale ed estraente della sottostazione del trasformatore dell'istituzione. Con progettazione della indipendente-struttura e modulare per i loro meccanismi di comando della molla, gli interruttori di VS1-Series possono funzionare con KYN28- apparecchiatura elettrica di comando mezzo messa e fissa di 12(24). Questi interruttori sono conforme ad entrambi hanno riparato l'installazione e l'assemblaggio con il camion come unità del carretto
Stato di servizio speciale
Le condizioni di gestione speciali devono essere acconsentite sopra dal produttore e l'utente il produttore deve essere consultato in anticipo circa ogni condizione di gestione speciale:
Altitudine del sito più di 1000m
- Tenga conto la riduzione della resistenza dielettrica dell'aria
- O il tipo interruttore del plateau dovrebbe essere ordinato, che si incontrerà
requisiti corrispondenti dell'isolamento.
Temperatura ambiente aumentata
- La capacità di carico corrente è ridotta
- Fornisca la ventilazione supplementare per dissipazione di calore
Altre considerazioni dovrebbero essere consultate con il produttore secondo la parte 2,2 nell'IEC 62271-1
Parametri tecnici
| No. |
Oggetto |
Unità |
Parametro |
| 1 |
Tensione nominale |
Chilovolt |
12 |
| 2 |
Frequenza nominale |
Hertz |
50/60 |
| 3 |
Livello stimato dell'isolamento
|
la frequenza industriale 1min resiste alla tensione (R M. s) |
Chilovolt
|
42 (fase per fase, fase--terra)
48 (attraverso la distanza d'isolazione)
|
| Accendendo l'impulso resista alla tensione (picco) |
75 (fase per fase, fase--terra)
85 (attraverso la distanza d'isolazione)
|
|
4
|
Corrente nominale
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Rottura stimata di cortocircuito corrente |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
A breve termine stimati resistono alla corrente |
20 |
25 |
31,5 |
40 |
| 7 |
Corrente di marcatura stimata di cortocircuito |
50 |
63 |
80 |
100 |
| 8 |
Il picco stimato resiste alla corrente |
50 |
63 |
80 |
100 |
| 9 |
Durata stimata del cortocircuito |
s |
4 |
| 10 |
Sequenza di operazioni stimata |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Rottura dei periodi della corrente stimata di cortocircuito |
Periodi |
30/20 di volte (40KA) |
| 12 |
Resistenza meccanica |
Ops |
20000 |
| 13 |
Singola banca stimata del condensatore che rompe corrente |
|
630 |
| 14 |
Contro banca stimata del condensatore che rompe corrente |
400 |
| 15 |
rottura dell'errore della Doppio terra corrente |
27,4 |
| 16 |
Erosione di contatto massima permissibile |
millimetro
|
3 |
| 17 |
Spazio fra i contatti aperti |
10±1 |
| 18 |
Sopra il colpo |
3.5±0.5 |
| 19 |
Non simultaneità di apertura e di chiusura trifase |
spettrografia di massa
|
≤2 |
| 20 |
Rimbalzi la durata di chiusura del contatto |
≤2 |
| 21 |
Velocità di rottura media (istante che rompe 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Velocità di fabbricazione media |
0.8±0.2 |
| 23 |
Fabbricazione del tempo |
spettrografia di massa
|
≤100 |
| 24 |
Rottura del tempo |
≤50 |
|
25
|
Resistenza di ogni circuito principale di fase
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Contatto che rompe ampiezza di rimbalzo |
millimetro |
≤2 |
|
27
|
Tensione di funzionamento Rated |
Tensione di funzionamento Rated (V) AC/DC |
V
|
24* |
110 |
220 |
| Portata di tensione di operazione normale |
Apertura: 65%-120% la tensione nominale, nel caso la tensione sia più bassa della tensione nominale di 30%, aprente l'operazione non è permessa |
| 28 |
Tensione nominale del motore di immagazzinamento dell'energia |
V |
AC110/220, DC110/220 |
| 29 |
Tempo di immagazzinamento dell'energia |
S |
≤15 |
Sicurezza di operazione
Con la protezione chiudente anti--maloperation questi interruttori, funzionanti in gabinetti dell'apparecchiatura elettrica di comando, possono realizzare le funzioni di collegamento, la prevenzione malapert e l'elevazione «della cinque-protezione» della protezione della sicurezza personale di un operatore.
Soltanto quando l'interruttore ed il commutatore di interramento sono nella posizione sconnessa può il camion dell'interruttore è tormentato alla posizione di servizio dalla posizione della prova
L'interruttore può essere chiuso soltanto quando nella posizione prova/di servizio.
Con l'interruttore ha chiuso il suo camion non può essere tormentato dentro o essere tormentato fuori che può essere realizzato soltanto quando l'interruttore è nella posizione sconnessa.
L'interruttore in una posizione chiusa non può essere tormentato fuori dalla posizione di servizio alla posizione della prova.
L'interruttore non può essere chiuso mentre sta tormentando dentro.
Quando l'interruttore è chiuso, se il segnale di chiusura non riesce ad essere tempestivo rimosso, il circuito di controllo interno di anti-viaggio taglierà il circuito di chiusura per impedire reclosing multiplo (facoltativo).
Se la serrata di chiusura elettrica è selezionata, l'interruttore non potrà essere chiuso quando il circuito secondario non riesce a fornire il potere o il potere fornito non riesce ad incontrare il funzionamento normale dell'elettromagnete chiudente (facoltativo).
