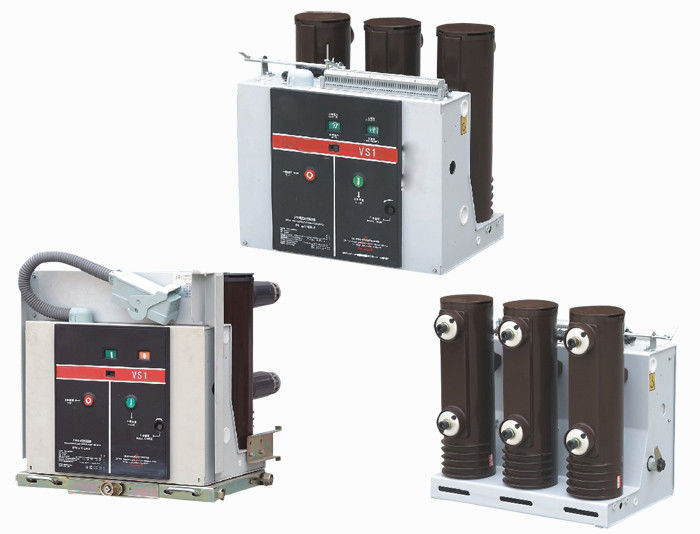

Progettazione modulare inclusa serie dell'interruttore di vuoto di VS1 Palo

Progettazione modulare inclusa serie dell'interruttore di vuoto di VS1 Palo
Progettazione modulare inclusa serie dell'interruttore di vuoto di VS1 Palo

Grande immagine :  Progettazione modulare inclusa serie dell'interruttore di vuoto di VS1 Palo

Dettagli:
Luogo di origine: La CINA
Marca: KNKONG
Certificazione: CB,ISO,IEC
Numero di modello: VS1-12
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 1000-2000 Each
Imballaggi particolari: Imballaggio standard dell'esportazione
Tempi di consegna: 15 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: Unità 1000 al mese
Contatto

Progettazione modulare inclusa serie dell'interruttore di vuoto di VS1 Palo

descrizione
Tensione: 12kV Corrente: 1250A
Rottura della corrente: 25kA Tipo: Prelevabile
Originale: La CINA Manifattura: KNKONG
Evidenziare:

Interruttore di vuoto di serie VS1

,

Interruttore incastonato di vuoto di Palo

,

Interruttore modulare di vuoto di VCB

Interruttore di vuoto di serie di VCB 12KV 1250A VS1

Tensione: 12KV

Corrente: 1250A

Rottura corrente: 25KA

Tipo: prelevabile





Panoramica del prodotto

VS1-Series ha incastonato il palo. gli interruttori di vuoto sono applicabili a 12kV, apparecchiatura elettrica di comando dell'interno trifase di CA 50Hz e possono servire da protezione ed unità di controllo per l'attrezzatura industriale ed estraente della sottostazione del trasformatore dell'istituzione. Con progettazione della indipendente-struttura e modulare per i loro meccanismi di comando della molla, gli interruttori di VS1-Series possono funzionare con KYN28- apparecchiatura elettrica di comando mezzo messa e fissa di 12(24). Questi interruttori sono conforme ad entrambi hanno riparato l'installazione e l'assemblaggio con il camion come unità del carretto



Norme applicabili

Apparecchiatura elettrica di comando 1EC62271-100 e controllo-ingranaggio-parte ad alta tensione 100: Interruttori di corrente alternata



Circuito secondario

Gli interruttori di vuoto di VS1-Series adottano le progettazioni modulari per i loro circuiti secondari di controllo. Il collegamento elettrico dei meccanismi impiega le spine di prima scelta del auto-fermo, che sia facilita la sostituzione che assicura il collegamento elettrico affidabile



Parametri tecnici

No. Oggetto Unità Parametro
1 Tensione nominale Chilovolt 12
2 Frequenza nominale Hertz 50/60
3



Livello stimato dell'isolamento

 la frequenza industriale 1min resiste alla tensione (R M. s)



Chilovolt

42 (fase per fase, fase--terra)

48 (attraverso la distanza d'isolazione)
Accendendo l'impulso resista alla tensione (picco)

75 (fase per fase, fase--terra)

85 (attraverso la distanza d'isolazione)





4





Corrente nominale





 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Rottura stimata di cortocircuito corrente



KA

 20 25 31,5 40
6 A breve termine stimati resistono alla corrente 20 25 31,5 40
7 Corrente di marcatura stimata di cortocircuito 50 63 80 100
8 Il picco stimato resiste alla corrente 50 63 80 100
9 Durata stimata del cortocircuito s 4
10 Sequenza di operazioni stimata   O-0.3s-O/C-180s-O/C
11 Rottura dei periodi della corrente stimata di cortocircuito Periodi 30/20 di volte (40KA)
12 Resistenza meccanica Ops 20000
13 Singola banca stimata del condensatore che rompe corrente



 630
14 Contro banca stimata del condensatore che rompe corrente 400
15 rottura dell'errore della Doppio terra corrente 27,4
16 Erosione di contatto massima permissibile



millimetro

 3
17 Spazio fra i contatti aperti 10±1
18 Sopra il colpo 3.5±0.5
19 Non simultaneità di apertura e di chiusura trifase

spettrografia di massa



 ≤2
20 Rimbalzi la durata di chiusura del contatto ≤2
21 Velocità di rottura media (istante che rompe 6mm)

m/s



 1.1±0.2
22 Velocità di fabbricazione media 0.8±0.2
23 Fabbricazione del tempo

spettrografia di massa



 ≤100
24 Rottura del tempo ≤50





25



Resistenza di ogni circuito principale di fase



μ Ω

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Contatto che rompe ampiezza di rimbalzo millimetro ≤2



27

 Tensione di funzionamento Rated Tensione di funzionamento Rated (V) AC/DC



V

 24* 110 220
Portata di tensione di operazione normale Apertura: 65%-120% la tensione nominale, nel caso la tensione sia più bassa della tensione nominale di 30%, aprente l'operazione non è permessa
28 Tensione nominale del motore di immagazzinamento dell'energia V AC110/220, DC110/220
29 Tempo di immagazzinamento dell'energia S ≤15



Progettazione modulare inclusa serie dell'interruttore di vuoto di VS1 Palo 0
