380V, 50/60 di hertz
Progettazione modulare, assemblea facile
Recinzione: IP40 massimo
CCC, ISO9001, GB7251, IEC439
Inviici il vostro SLD (singolo disegno a tratteggio) o requisiti, progettiamo il piano dell'apparecchiatura elettrica di comando per voi
Generalità

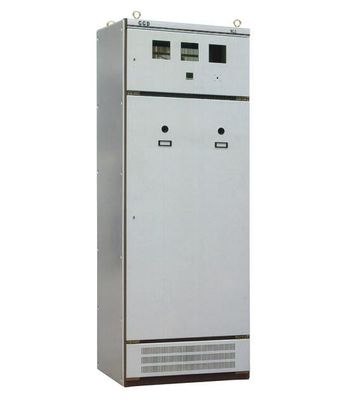

Usato per gli utenti di potere quali le centrali elettriche, sottostazioni, fabbriche e miniere, come CA 50-60Hz, corrente di lavoro stimata fino a 3150A nel sistema di distribuzione di potere, come la trasformazione dell'energia, la distribuzione ed il controllo dell'attrezzatura di potere, di illuminazione e di distribuzione di energia.
Il prodotto ha le caratteristiche di buona dinamica e la stabilità termica, romanzo e struttura ragionevole, schema elettrico pratico, il forte impiego possibile di serie e livello elevato della protezione. Può essere usato come prodotto aggiornato.
La selezione delle componenti elettriche
A. Il gabinetto di GGD pricipalmente adotta le componenti elettriche più avanzate che possono essere prodotte in serie in Cina, quali DW45, MCCB, DZ20, DW15, ecc. allo stesso tempo, inoltre conserva alcune delle componenti utilizzabili basate per principi economici e ragionevoli e nell'ambito dei locali di considerazione completa di possibilità. I vecchi prodotti quali DZ10, ecc., non usano le componenti elettriche obsolete.
Il B. HD13BX e HS13BX rotatorio-ha azionato i commutatori di coltello è componenti speciali destinate dal NLS per soddisfare le esigenze della struttura unica del gabinetto di GGD. Cambia il modo di funzionamento del meccanismo e conserva i vantaggi di vecchi prodotti. È un nuovo tipo pratico di componente elettrica.
C. Se il dipartimento di progettazione seleziona le nuove componenti elettriche con la prestazione migliore e più tecnologia avanzata secondo le necessità dell'utente, perché GGD ha buona flessibilità dell'installazione, non causerà generalmente le difficoltà dell'installazione e di fabbricazione dovuto l'aggiornamento delle componenti elettriche.
D. per più ulteriormente migliorare la stabilità dinamica del circuito principale, il NLS ha progettato un tipo morsetto combinato del bus e contributo d'isolamento di ZMJ al gabinetto di GGD. Il morsetto della sbarra collettrice è fatto del materiale ignifugo ad alta resistenza e alto della lega di PPO, con alta forza dell'isolamento, la buona prestazione autoestinguente e la struttura unica. Può combinarsi facilmente in un singolo morsetto della sbarra collettrice o in un doppio morsetto della sbarra collettrice regolando la particella elementare. Il supporto d'isolamento è una struttura modellata manica tipa con basso costo ed ad alta resistenza, che risolve il difetto della distanza di dispersione insufficiente di vecchi prodotti.
Caratteristiche
1. Secondo lo scopo, è diviso in: potere che riceve gabinetto, gabinetto del collegamento della sbarra collettrice, gabinetto dell'alimentatore, gabinetto di controllo motorio, gabinetto della compensazione di potere reattivo, accendente il gabinetto di distribuzione di energia.
2. Struttura del Governo:
(1) la struttura di gabinetto parzialmente è saldata e montata con l'acciaio coniato a freddo 8MF. La struttura ha fori di montaggio sistemati secondo i moduli di E=20mm e di E=100mm per migliorare la versatilità dell'assemblea del prodotto.
(2) il tipo morsetto di ZMJ della sbarra collettrice, che è termoformato con l'alto materiale ignifugo di PPO, ha una struttura modulare con alti forza ed isolamento meccanici.
(3) gli ampi gabinetti di 1200mm e di 1000mm adottano una struttura simmetrica della doppio porta sulla parte anteriore e gli ampi gabinetti di 800mm e di 600mm adottano un'intera struttura di porta. La parte posteriore del gabinetto adotta una struttura simmetrica della doppio porta. La struttura del gabinetto non è installata contro la parete.
(4) la porta di gabinetto è collegata alla struttura con una cerniera galvanizzata dell'asse, che è conveniente per installazione e lo smontaggio. Ci sono inserzioni di gomma al bordo piegante della porta.
(5) la struttura zigrinata al suolo della vite è usata fra le parti dell'installazione nel gabinetto e la struttura per formare un circuito di protezione al suolo completo.
(6) la copertura superiore del corpo del gabinetto può essere rimossa una volta necessaria facilitare il montaggio e l'adeguamento del bus principale.
