380V, 50/60 di hertz
Progettazione modulare, assemblea facile
Recinzione: IP40 massimo
CCC, ISO9001, GB7251, IEC439
Inviici il vostro SLD (singolo disegno a tratteggio) o requisiti, progettiamo il piano dell'apparecchiatura elettrica di comando per voi
Generalità

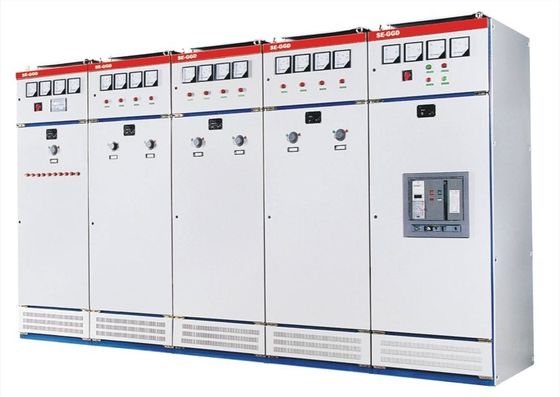

L'apparecchiatura elettrica di comando a bassa tensione di GGD è un tipo gabinetto a bassa tensione di GGD di distribuzione di energia di CA, che è usato per i gabinetti a bassa tensione fissanti fissi di distribuzione di energia. È divisa in tre tipi: GGD1GGD2GGD3, con le capacità correnti di segmento differente.
Luogo di lavoro
1. La temperatura ambiente non è superiore a +40℃ e non più bassa di -5℃.
2. Quando il prodotto è installato ed usato, l'altitudine del luogo di utilizzo non dovrebbe superare 2000M.
3. L'umidità dell'aria relativa non è più di 90% (+25℃).
4. L'attrezzatura dovrebbe essere installata in un posto senza vibrazione ed impatto severi ed in un posto in cui le componenti elettriche non sono corrose.
5. L'umidità dell'aria relativa non supera 5% quando la temperatura massima è di 40 gradi e una più grande temperatura relativa si concede ad una temperatura più insufficiente, cui dovrebbe essere considerato dovuto
I mutamenti di temperatura possono produrre occasionalmente gli effetti di condensazione
6. L'attrezzatura è installata in un posto in cui non c'è vibrazione ed impatto severi e dove le componenti elettriche non sono corrose
7. Quando l'utente ha requisiti speciali, può essere risolto con consultazione con il produttore
Caratteristiche
1. Secondo lo scopo, è diviso in: potere che riceve gabinetto, gabinetto del collegamento della sbarra collettrice, gabinetto dell'alimentatore, gabinetto di controllo motorio, gabinetto della compensazione di potere reattivo, accendente il gabinetto di distribuzione di energia.
2. Struttura del Governo:
(1) la struttura di gabinetto parzialmente è saldata e montata con l'acciaio coniato a freddo 8MF. La struttura ha fori di montaggio sistemati secondo i moduli di E=20mm e di E=100mm per migliorare la versatilità dell'assemblea del prodotto.
(2) il tipo morsetto di ZMJ della sbarra collettrice, che è termoformato con l'alto materiale ignifugo di PPO, ha una struttura modulare con alti forza ed isolamento meccanici.
(3) gli ampi gabinetti di 1200mm e di 1000mm adottano una struttura simmetrica della doppio porta sulla parte anteriore e gli ampi gabinetti di 800mm e di 600mm adottano un'intera struttura di porta. La parte posteriore del gabinetto adotta una struttura simmetrica della doppio porta. La struttura del gabinetto non è installata contro la parete.
(4) la porta di gabinetto è collegata alla struttura con una cerniera galvanizzata dell'asse, che è conveniente per installazione e lo smontaggio. Ci sono inserzioni di gomma al bordo piegante della porta.
(5) la struttura zigrinata al suolo della vite è usata fra le parti dell'installazione nel gabinetto e la struttura per formare un circuito di protezione al suolo completo.
(6) la copertura superiore del corpo del gabinetto può essere rimossa una volta necessaria facilitare il montaggio e l'adeguamento del bus principale.
