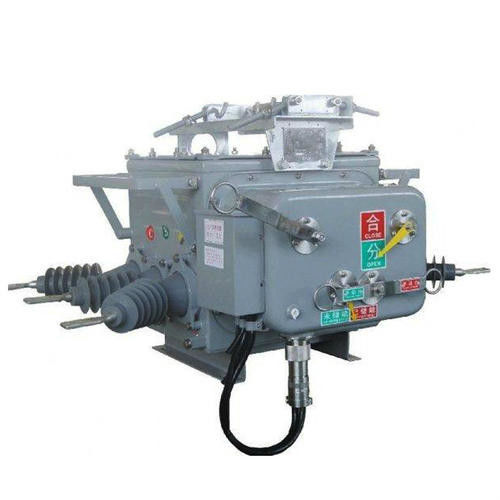

L'interruttore ad alta tensione palo-montato all'aperto di vuoto ZW20-12 (ZW20B-12) è un'apparecchiatura elettrica di comando ad alta tensione all'aperto con una tensione nominale di 12kV e di un CA trifase 50Hz. Pricipalmente usato per la rottura e la chiusura del carico corrente, sovraccarichi corrente e metta in cortocircuito la corrente della centrale elettrica.
È adatto a protezione ed il controllo delle sottostazioni, imprese industriali ed estraenti e le reti urbane e rurali di distribuzione di energia ed è particolarmente adatto a posti con le frequenti operazioni e le reti urbane di distribuzione di energia di automazione. Questo prodotto è abbinato con il regolatore, che può soddisfare le richieste del sistema di automazione di distribuzione e può attendibilmente e efficacemente completare la funzione tradizionale del recloser.
Caratteristiche tecniche
Il collegamento elettrico attraverso l'incavo di aviazione ed il cavo di controllo sigillato all'aperto, con la funzione di localizzazione del guasto, il giudizio affidabile di funzione di controllo della protezione e di funzione di comunicazione, la rilevazione della corrente zero di sequenza e della corrente di errore di cortocircuito di interfase dentro e fuori del campo e la rimozione automatica dell'errore al suolo monofase il commutatore della parte principale dell'errore di cortocircuito fra le fasi e le fasi è estinzione di vuoto ed isolamento del gas SF6. Il corpo della scatola si riferisce alla guarnizione di gas di Toshiba, Giappone, protetto contro le esplosioni e la tecnologia della struttura dell'isolamento ha la prestazione di sigillatura globale eccellente. L'interno a gas SF6 non cola e non è colpito dal mondo esterno.
Stato normale di servizio:
1. Temperatura dell'aria ambiente: -40℃~+40℃; differenza quotidiana di temperatura: il mutamento di temperatura quotidiano non è più di 25℃; Secondo le proprietà materiali di gas SF6, quando la temperatura ambiente è -40℃, se la pressione d'aria dentro il gabinetto è 0.05Mpa, questo quando lo SF6 è ancora nello stato gassoso, per accertarsi dell'operazione normale del prodotto. (Quando la temperatura ambiente è -40°C e la pressione relativa è 0.05Mpa, il punto della liquefazione SF6 è -55°C; a pressione relativa zero, il punto della liquefazione SF6 non supererà -60°C).
2. La velocità del vento non è più di 35m/s;
3. Non c'è posto in cui c'è infiammabilità, rischio di esplosione, forti corrosivi chimici (quali i vari acidi, alcali o fumo denso, ecc.) e vibrazione severa.
4. Altitudine: ≤1000m;
5. Riguardare spessore: 10mm;
6. Grado di inquinamento atmosferico: Livello IV;
7. Intensità di terremoto: gradi ≤7;
8. Il punto neutrale che collega metodo a massa della griglia di potere: il punto neutrale non è collegato, il punto neutrale è collegato attraverso la bobina di soppressione dell'arco ed il punto neutrale è collegato con la resistenza bassa.
Parametri tecnici
|
No.
|
Oggetto
|
Unità
|
Parametro
|
|
1
|
Tensione nominale
|
Chilovolt
|
12
|
|
2
|
Frequenza nominale
|
Hertz
|
50
|
|
3
|
Corrente nominale
|
|
630 1250
|
|
4
|
La frequenza industriale resiste a
tensione (frattura di isolamento di DryWet)
|
Chilovolt
|
423448
|
|
5
|
La scossa del fulmine resiste alla tensione
|
Chilovolt
|
75
|
|
6
|
Rottura stimata di cortocircuito corrente
|
KA
|
2025
|
|
7
|
Cortocircuito stimato che rompe i periodi di rottura correnti
|
periodi
|
30
|
|
8
|
Sequenza di operazioni stimata
|
|
O-0.3s-CO-180s-CO
|
|
9
|
Corrente di chiusura di cortocircuito stimato
|
KA
|
50 63
|
|
10
|
A breve termine stimati resistono alla corrente
|
20 25
|
|
11
|
Valore di picco stimato di resistenza della corrente
|
50 63
|
|
12
|
Durata stimata di cortocircuito
|
s
|
4
|
|
13
|
Resistenza meccanica
|
periodi
|
10000
|
|
14
|
Spessore permissibile di usura del contatto
|
millimetro
|
3
|
