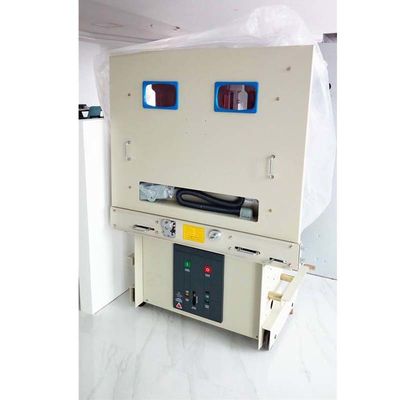

Interruttore dell'interno ad alta tensione di vuoto di VS1-40.5T VCB 40,5 chilovolt

Tipo rifornimenti ad alta tensione dell'interno di VS1-40.5T del materiale elettrico dell'interruttore di vuoto

Introduzione di prodotto

(tipo modulare) l'interruttore dell'interno di vuoto -40,5 è adatto ad attrezzatura ad alta tensione dell'interno con tensione nominale di 40.5kV e di CA trifase 50Hz. Può essere usato come le imprese industriali ed estraenti, le centrali elettriche e sottostazioni come la corrente del carico, la corrente di sovraccarico e cortocircuito. Per uso corrente, è adatto a frequente operazione.

Caratteristiche della struttura

1. Meccanismo di comando della molla modulare affidabile: la disposizione del meccanismo di comando della molla è stile del up-down, che ha la funzione di energia di conservazione manuale e di energia di conservazione elettrica; Rigidezza globale di piccola dimensione e buona e prestazione

2. Struttura della manica (VS1-40.5): Il vuoto che estingue la camera del circuito principale è dentro il tamburo d'isolamento chiuso; Il materiale del tamburo d'isolamento è epossiresina che ha proprietà meccaniche ed elettriche affidabili. Facendo uso del modanatura trattato avanzato di APG, il tamburo d'isolamento ha il ruolo di supporto ed interfase ed effetto relativo dell'isolamento

3. Struttura incapsulata del palo (VS1-40.5E): Il circuito conduttivo adotta il palo solido dell'incapsulamento; Facendo uso del modanatura avanzato di processo di APG, metta l'interruttore di vuoto ed altri solidi delle parti (per il circuito primario) incapsulati con materiale a resina epossidica, fanno il modulo di circuito principale. Con l'interno e fuori di doppia progettazione della gonna, il palo ha caratteristiche quali la grande distanza di dispersione, l'alta forza meccanica, l'alta accuratezza della parte, meno parti, nessun adeguamenti secondari e una piccola superficie avvolta

4. Modulo di accensione standard di funzione: Meccanismo della molla di progettazione modulare, che include due moduli funzionali: chiusura ed aprirsi; Ha le caratteristiche di manutenzione conveniente, della sostituzione rapida e di breve tempo di manutenzione; Nessun riaggiustamento per il meccanismo di comando dell'intero interruttore dopo la sostituzione del modulo di chiusura e tagliato, che può ridurre il lavoro di manutenzione

5. Migliori l'intercambiabilità e l'adattabilità del carretto, dimensione dell'installazione e ZN85, VD4 ed altri prodotti; Forte abilità di rottura, tempo di impiego lungo

Stato normale di servizio

1. Temperatura ambiente: -15℃-+40℃, la temperatura media non è più di 35℃ in 24 ore
2. Altezza sopra il livello del mare: ≤1000m;
3. Umidità relativa: l'umidità media di un giorno dovrebbe essere non non più di 95%; l'umidità media di un mese dovrebbe essere non non più di 90%;
4. Pressione di vapore saturato: la pressione media di un giorno dovrebbe essere non più di 2. 2kPa, l'umidità media di un mese dovrebbero essere non non più di l.8kPa;
5. Condizioni ambientali: Dovrebbe essere installato nei posti senza polvere, fumo, erosione chimica, gas combustibile ed inquinamento salino del vapore.

Parametri tecnici di VS1-40.5/E

Parametri delle proprietà meccaniche
