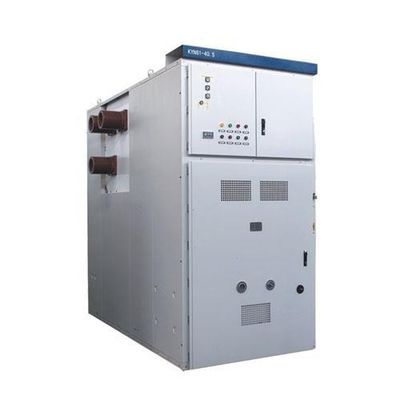

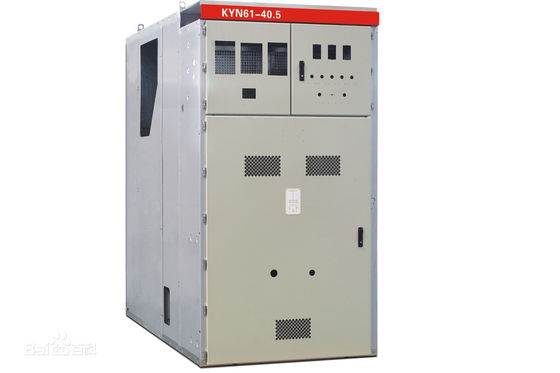

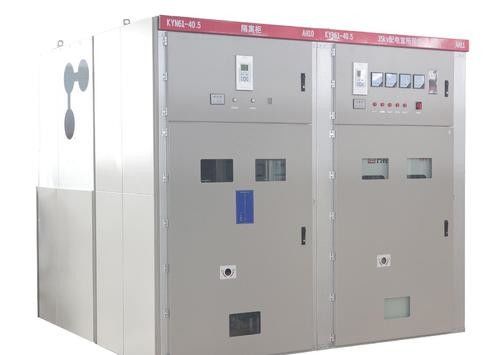

KYN61-40.5 CA Metallo-incluso 50Hz, tensione nominale di 40.5kV adatto a centrale elettrica, sottostazione e distribuzione dell'apparecchiatura elettrica di comando 3P di energia alle imprese industriali ed estraenti, al trasporto ferroviario come l'accettazione ed alla distribuzione di energia elettrica. E l'implementazione di controllo, di protezione e della funzione di controllo del circuito. Il modello di utilità presenta i vantaggi dell'operazione flessibile, la prestazione elettrica affidabile, il tempo di impiego lungo, manutenzione conveniente.
KNY61-60.5 può essere fornito della serie 40.5KV VCB di ABB/Schneider/Knkong.
Condizioni al contorno:
a) Temperatura dell'aria: -25℃~+40℃
b) Umidità: Umidità 95% di media mensile; Umidità media quotidiana 90%.
c) Altitude2500m
d) Aria ambientale inquinante non apparentemente da gas corrosivo ed infiammabile, dal vapore, ecc.
e) Nessuna frequente scossa violenta
Dati tecnici
| Oggetti |
Unità |
Dati |
| Tensione nominale |
Chilovolt |
40,5 |
| Frequenza nominale |
Hertz |
50 |
| Corrente nominale |
|
1250,1600,2000 |
| Cortocircuito stimato che rompe corrente |
KA |
25,31.5 |
| Corrente di fabbricazione stimata (picco) |
KA |
63,80 |
| corrente di stabilità termica 4s |
KA |
25,31.5 |
| Corrente dinamica stimata (picco) |
KA |
63,80 |
| Livello stimato dell'isolamento |
la frequenza industriale 1min resiste alla tensione (r.m.s) |
Chilovolt |
95 |
| L'impulso del fulmine resiste alla tensione (picco) |
Chilovolt |
185 |
| tensione di frequenza industriale 1min attraverso la lacuna aperta (r.m.s) |
Chilovolt |
118 |
| L'impulso del fulmine resiste alla tensione attraverso la lacuna aperta (picco) |
Chilovolt |
215 |
| Classe di protezione di recinzione |
|
Recinzione IP4X,
Fra i compartimenti IP2X
|
| Dimensione di recinzione (Width*Depth*Height) |
millimetro |
1400*2800*2600
1600*2800*2600 |
| Tipo di interruttore |
|
VCB: ZN85-40.5
Interruttore SF6 |
*Note: l'apparecchiatura elettrica di comando di ordine dovrebbe fornire SLD (diagramma a linea singola) dal cliente
Caratteristiche delle componenti principali:
Interruttore dell'interno di vuoto VS1-40.5
Tensione nominale: 40.5kV
Corrente nominale: 630 1250 1600 2000 2500A
Rottura stimata di cortocircuito corrente: 20 25 31.5KA
Vita meccanica: 20.000 volte
Dati tecnici VS1-40.5
| Oggetti |
Unità |
Data |
| Tensione nominale |
Chilovolt
|
40,5 |
| La frequenza industriale a breve termine stimata resiste alla tensione (1min) |
95 |
| Impulso stimato del fulmine resistere alla tensione (picco) |
185 |
| Freq stimato |
Hertz |
50/60 |
| Corrente nominale |
|
1250 1600 2000 2500 4000 |
| Corrente stimata di interruzione procedura di cortocircuito |
KA |
25 31,5 |
| A breve termine stimati resistono alla corrente |
25 31,5 |
| Tempo continuo a breve termine stimato |
s |
4 |
| Il picco stimato resiste alla corrente |
KA |
63 80 |
| Corrente di chiusura di cortocircuito stimato |
63 80 |
| Singola contro corrente stimata di interruzione procedura della banca del condensatore |
|
630/400 |
| Tempo d'apertura (volt stimato.) |
spettrografia di massa |
35~60 |
| Tempo di chiusura (volt stimato.) |
50~100 |
| Vita meccanica |
periodi |
20000 |
| Tempi stimati della rottura per la breve corrente ritirata stimata |
s |
20 |
| Tensione stimata di operazione |
V |
AC110/220 DC110/220 |
| Corrente nominale di potere che immagazzina motore |
W |
230 |
| Velocità d'apertura media |
m/s |
1.6~2.0 |
| Velocità di chiusura media |
0.5~0.8 |
| Procedura stimata di operazione |
|
opening-0.3s-closing
apertura di opening-180s-closing
|
L'apparecchiatura elettrica di comando elettrica 33KV di Knkong ha servito il mercato internazionale per oltre 10 anni.
Apprezzi il duro lavoro del nostro gruppo professionale di elettrotecnico, la valutazione internazionale della nostra apparecchiatura elettrica di comando 33kv è positivo.
