Tensione di valutazione: CA 380V
Tensione di valutazione dell'isolamento: CA 660V
Frequenza: 50 /60 hertz
Corrente di valutazione: ≤800A
Lew corrente di abilità di tolleranza a breve termine: 10KA
Resistenza dielettrica: 2500/1min
Materiale: strato di /Galvanized della lamiera di acciaio inossidabile (SUS 304) /Cold (GI)
Spessore: 1.0mm-3.0mm
Applicazione: Trasmissione e distribuzione di Electric Power.
Grado di protezione: IP30
Apra la direzione: L'angolo d'apertura è uguale a o maggior di 135°
Norma e certificato: CE /ISO /CCC /IEC 60439-1 DI GB7251.1-2005 ISO9001
Amperometro incluso, voltometro
Parametro di tecnologia
| Descrizione |
Unità |
parametro |
| Tensione di valutazione del circuito principale |
V |
Sotto 500V avoirdupois |
| Tensione nominale ausiliaria del circuito |
V |
CA 220V 380V |
| Frequenza di valutazione |
Hertz |
50 |
| Tensione di valutazione dell'isolamento |
V |
660 |
| Corrente di valutazione |
|
≤800 |
Luogo di lavoro:
1. Temperatura: ℃ -5~ + 40 e la media all'interno di 24h più di meno + del ℃ 35.
2. Altitudine: non non più di 2000m.
3. La temperatura dell'aria ambiente, non più di 40℃; alle temperature più insufficienti può avere un'più alta umidità relativa su (per esempio: + 20at 90%), considerante il cambiamento nella temperatura permette la generazione di condensazione moderata.
4. L'installazione di attrezzatura e la pendenza verticale non superi il ° 5
5. L'attrezzatura dovrebbe essere installata in assenza del posto senza scossa e e senza corrosione severo di vibrazione,
6. Nota: Più del sopra le circostanze possono essere negoziati con la società.
Uso:

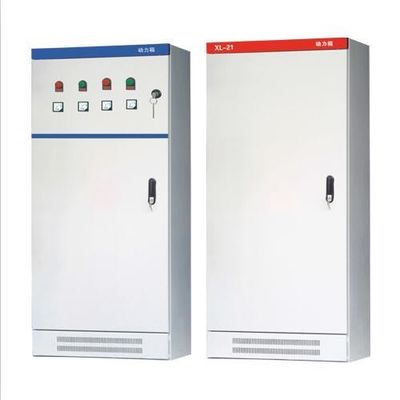

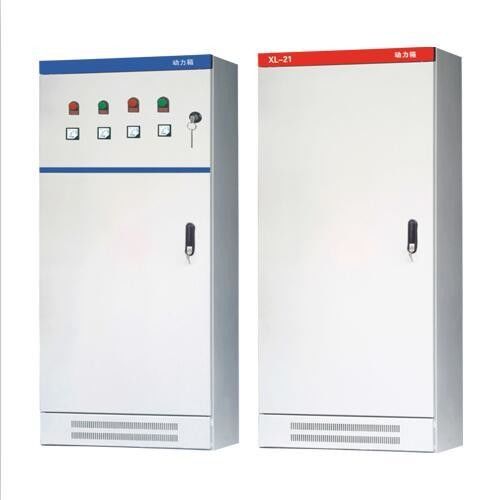

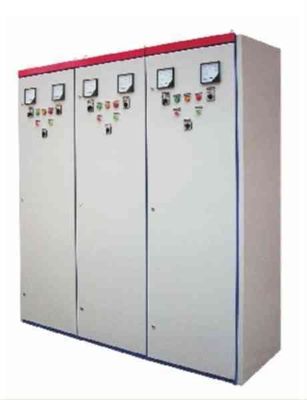

Il gabinetto elettrico metallo-incluso a bassa tensione XL-21 è adatto a cavo trifase 3, a cavo trifase 4 ed a 5 sistemi trifase del cavo con una tensione CA più di meno di 500V nella produzione di energia ed industriale e nell'estrazione mineraria. Per illuminazione e distribuzione elettrica. Il gabinetto di XL-21 LV ha le caratteristiche di uno schema flessibile di distribuzione di energia, di una combinazione conveniente, di forte realizzabilità e di una struttura novella.
Caratteristiche:
1. La prestazione elettrica principale completamente aderisce ai requisiti di IEC60439-1 e di GB7251.1;
2. Il circuito ausiliario ha le funzioni di controllo locale, a distanza, automatico e del locale e della commutazione telecomandata ed il contattore può riscaldare il relè per la protezione;
3. Il commutatore principale di ricezione ha lo scatenamento istantaneo facoltativo e protezione di scatenamento termale-magnetica. Per cooperare con del il commutatore principale livello seguente, la protezione istantanea è annullata, evitante dello lo scatenamento livello sovra ed ha le funzioni di auto-tornitura, dell'operazione manuale e della commutazione automatica;
4. Il commutatore principale del circuito dell'alimentatore ha lo scatenamento istantaneo e protezione di scatenamento termale-magnetica. Quando l'utente lo richiede, la protezione di perdita può essere installata;
5. Il circuito di controllo motorio ha il cortocircuito, il sovraccarico, il rilascio di undervoltage e protezione istantanei di guasto di fase.
Dimensione globale:
Programma di SLD:
