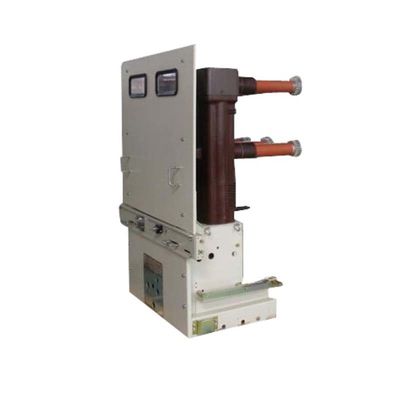

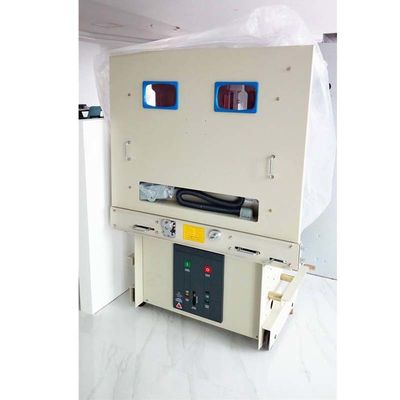

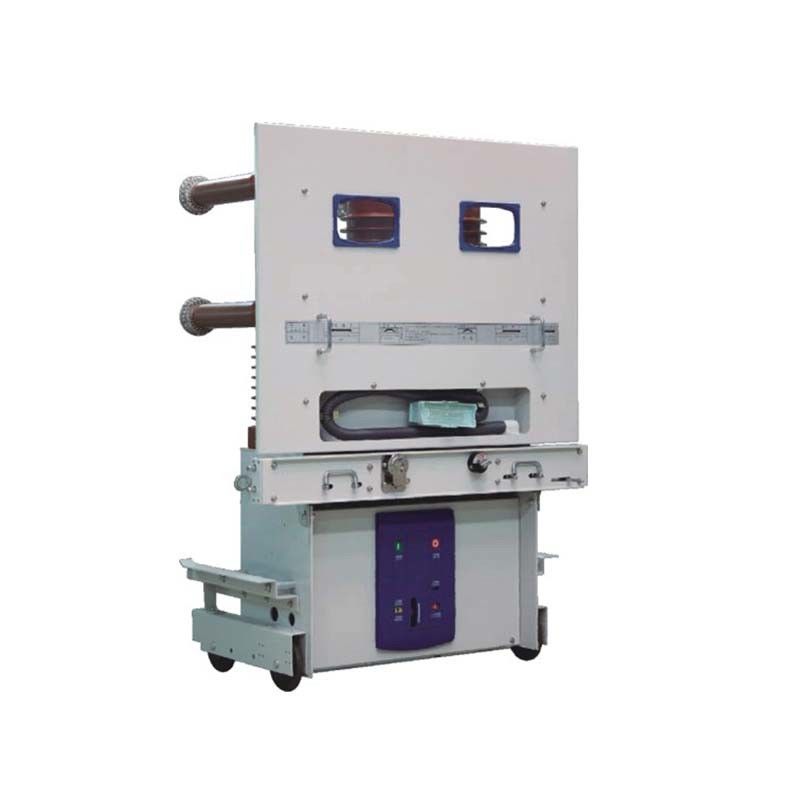

Manica dell'interno di VCB o palo incastonato 12-40.5KV, 50HZ trifase 400/630A, AC/DC 110/220V ccc, ISO9001, CE, CB, IEC60898
Introduzione di prodotto
Caratteristiche della struttura
1. Meccanismo di comando della molla modulare affidabile: la disposizione del meccanismo di comando della molla è stile del up-down, che ha la funzione di energia di conservazione manuale e di energia di conservazione elettrica; Rigidezza globale di piccola dimensione e buona e prestazione
2. Struttura della manica (VS1-40.5): Il vuoto che estingue la camera del circuito principale è dentro il tamburo d'isolamento chiuso; Il materiale del tamburo d'isolamento è epossiresina che ha proprietà meccaniche ed elettriche affidabili. Facendo uso del modanatura trattato avanzato di APG, il tamburo d'isolamento ha il ruolo di supporto ed interfase ed effetto relativo dell'isolamento
3. Struttura incapsulata del palo (VS1-40.5E): Il circuito conduttivo adotta il palo solido dell'incapsulamento; Facendo uso del modanatura avanzato di processo di APG, metta l'interruttore di vuoto ed altri solidi delle parti (per il circuito primario) incapsulati con materiale a resina epossidica, fanno il modulo di circuito principale. Con l'interno e fuori di doppia progettazione della gonna, il palo ha caratteristiche quali la grande distanza di dispersione, l'alta forza meccanica, l'alta accuratezza della parte, meno parti, nessun adeguamenti secondari e una piccola superficie avvolta
4. Modulo di accensione standard di funzione: Meccanismo della molla di progettazione modulare, che include due moduli funzionali: chiusura ed aprirsi; Ha le caratteristiche di manutenzione conveniente, della sostituzione rapida e di breve tempo di manutenzione; Nessun riaggiustamento per il meccanismo di comando dell'intero interruttore dopo la sostituzione del modulo di chiusura e tagliato, che può ridurre il lavoro di manutenzione
5. Migliori l'intercambiabilità e l'adattabilità del carretto, dimensione dell'installazione e ZN85, VD4 ed altri prodotti; Forte abilità di rottura, tempo di impiego lungo
Stato normale di servizio
| Altitudine |
≤1000m |
| Temperatura ambiente |
Massimo |
+40℃ |
| Min |
-15℃ |
|
Umidità ambientale:
Umidità media massima
|
24 ore ≤95% |
| 1 mese ≤90% |
| Pressione massima del vapore acqueo |
24 ore di ≤2.2kpa |
| 1 mese ≤1.8kpa |
L'aria ambientale non ha inquinamento ovvio del fumo della polvere, gas corrosivi o combustibili, vapori o smog
Parametri tecnici di VS1-40.5/E
| No. |
Oggetto |
Unità |
Parametro |
| 1 |
Tensione nominale |
Chilovolt |
40,5 |
| 2 |
Frequenza nominale |
Hertz |
50 |
| 3 |
La frequenza industriale stimata resiste al min voltage/1 |
Chilovolt |
95 |
| 4 |
Impulso stimato del fulmine resistere alla tensione |
Chilovolt |
185 |
| 5 |
Corrente nominale |
|
630 1250 1600 2000 2500 |
| 6 |
Rottura stimata di cortocircuito corrente |
KA |
20 25 31,5 |
| 7 |
A breve termine stimati resistono alla corrente |
KA |
20 25 31,5 |
| 8 |
Corrente di marcatura stimata di cortocircuito |
KA |
50 63 80 |
| 9 |
Valore di picco stimato di resistenza della corrente |
KA |
50 63 80 |
| 10 |
Durata stimata del cortocircuito |
s |
4 |
| 11 |
Sequenza di operazioni stimata |
|
O-0.3s-CO-180s-CO |
| 12 |
Rottura del tempo |
spettrografia di massa |
≤80 |
| 13 |
Resistenza meccanica |
periodi |
10000 |
| 14 |
Singola banca stimata del condensatore che rompe corrente |
|
400/630 |
| 15 |
Cortocircuito stimato che rompe i periodi di rottura correnti |
periodi |
30 |
| 16 |
Dimensione (length*width*high) |
millimetro |
1246*1700*905 |
| 17 |
Tensione nominale del motore di immagazzinamento dell'energia |
V |
AC110/220, DC110/220 |
| 18 |
Peso |
Chilogrammo |
466 |
Parametri delle proprietà meccaniche
| No. |
Oggetto |
Unità |
Parametro |
| 1 |
Spazio fra i contatti aperti |
millimetro |
18±2 |
| 2 |
Sopra il colpo |
3.5~4 |
| 3 |
Potere stimato del motore di immagazzinamento dell'energia |
W |
230 |
| 4 |
Tempo di immagazzinamento dell'energia |
s |
≤15 |
| 5 |
Rimbalzi la durata di chiusura del contatto |
spettrografia di massa
|
≤3 |
| 6 |
Non simultaneità di apertura e di chiusura trifase |
≤2 |
| 7 |
Rottura del tempo |
≤70 |
| 8 |
Fabbricazione del tempo |
≤90 |
| 9 |
rimbalzo del Rottura-freno |
m. |
≤3 |
| 10 |
Velocità di rottura media |
m/s |
1.7±0.3 |
| 11 |
Velocità di fabbricazione media |
0.7±0.3 |
