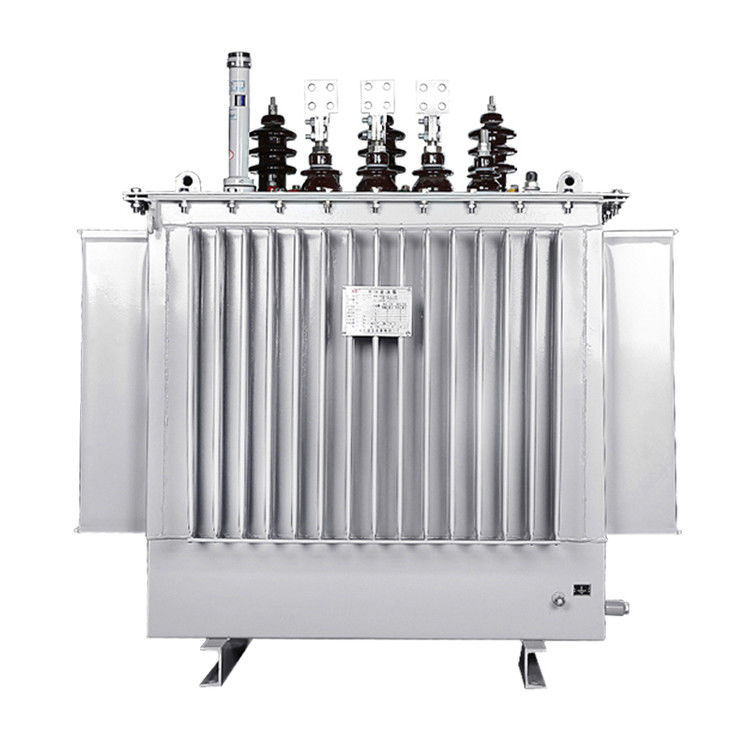

Trasformatore a bagno d'olio di KNKONG GB/T1094 200KVA 500KVA

Trasformatore a bagno d'olio di KNKONG GB/T1094 200KVA 500KVA

Trasformatore a bagno d'olio S11

Introduzione di prodotto

Norme del prodotto

Regole generali GB1094.1-2013 per i trasformatori elettrici
Aumento di temperatura del trasformatore elettrico GB1094.2-2013
Livello dell'isolamento GB1094.3-2003 e prova di isolamento di trasformatori elettrici
Il trasformatore elettrico GB1094.5-2008 resiste alla capacità di cortocircuito
GB/T1094.10-2003 trasformatori elettrici - parte 10: Determinazione dei livelli sonori
Parametri tecnici e requisiti della lega GB/T25446-2010 del centro del trasformatore amorfo a bagno d'olio di distribuzione

Circostanze

1. Stati dell'ambiente normale: L'altitudine non supera 1000m;
2. Il più alto °C di temperatura ambiente +40, il °C più basso -25;
3. termini per gli ambienti speciali: Altitudine più di 1000m;
4. Il più alto °C di temperatura ambiente +40, i -45 °C. più basso (descrizione dettagliata quando ordinano);
5. sito dell'installazione: nessun gas corrosivo, nessun ambiente ovvio della sporcizia;
Nota: Secondo le circostanze acconsentite, fornire agli utenti i prodotti nelle circostanze speciali di uso.

Caratteristiche strutturali

Nucleo di ferro: Il materiale magnetico del nucleo di ferro usa la lega amorfa. Poiché la lega amorfa non ha un sistema cristallino ed ha una caratteristica magnetica morbida, l'area del ciclo di isteresi è molto stretta, la magnetizzazione
il potere è piccolo, la resistività elettrica è alta e la perdita del flusso turbolento è piccola, in modo dalla perdita a vuoto e la corrente a vuoto del trasformatore fatto di questo materiale sono usate. molto basso. Il centro è composto di quattro telai separati del centro nello stesso aereo
per formare un tipo della tre-phasefive-colonna. Deve essere temprato e deve avere un giunto della inter-barriera con una forma a sezione trasversale rettangolare.

Bobina: Oltre a usando le bobine a bassa tensione (160kVA o più di meno) con i conduttori di rame, una struttura cilindrica fatta di stagnola di rame isgenerally ha usato; le bobine ad alta tensione usano una struttura cilindrica a più strati per equilibrare la perdita d'avvolgimento di distribuzione e dei flussi magnetici di ampère. Le bobine ad alta tensione ed a bassa tensione sono arrotolate insieme ai dispositivi di tensione del cavo formare le bobine rettangolari e le bobine sono solidificate la pressatura a caldo e modellando per migliorare la forza meccanica delle bobine e della capacità resistere al cortocircuito.

Serbatoio dell'olio: Adotta un bello interamente sigillamento e una struttura ondulata senza manutenzione. Con la tecnologia di produzione avanzata del serbatoio dell'olio, subisce la pressione rigorosa.

Dati tecnici principali del trasformatore di olio 10KV-S11
