Generalità

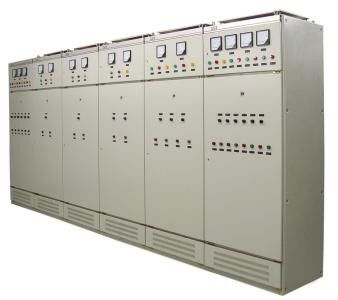

Tipo apparecchiatura elettrica di comando di GGD è utilizzato nei sistemi di distribuzione di potere delle centrali elettriche, sottostazioni, centrali elettriche, fabbriche e miniere, ecc., come CA 50-60Hz e corrente di lavoro straniera a 3150 utenti, come trasformazione dell'energia, distribuzione e controllo dell'attrezzatura di potere, di illuminazione e di distribuzione di energia.
Luogo di lavoro
1. La temperatura ambiente non è superiore a +40℃ e non più bassa di -5℃.
2. Quando il prodotto è installato ed usato, l'altitudine del luogo di utilizzo non dovrebbe superare 2000M.
3. L'umidità dell'aria relativa non è più di 90% (+25℃).
4. L'attrezzatura dovrebbe essere installata in un posto senza vibrazione ed impatto severi ed in un posto in cui le componenti elettriche non sono corrose.
5. L'umidità dell'aria relativa non supera 5% quando la temperatura massima è di 40 gradi e una più grande temperatura relativa si concede ad una temperatura più insufficiente, cui dovrebbe essere considerato dovuto
I mutamenti di temperatura possono produrre occasionalmente gli effetti di condensazione
6. Quando l'utente ha requisiti speciali, può essere risolto con consultazione con il produttore
Caratteristiche principali
1. Secondo lo scopo, è diviso in: potere che riceve gabinetto, gabinetto del collegamento della sbarra collettrice, gabinetto dell'alimentatore, gabinetto di controllo motorio, gabinetto della compensazione di potere reattivo, accendente il gabinetto di distribuzione di energia.
2. Struttura del Governo:
(1) la struttura di gabinetto parzialmente è saldata e montata con l'acciaio coniato a freddo 8MF. La struttura ha fori di montaggio sistemati secondo i moduli di E=20mm e di E=100mm per migliorare la versatilità dell'assemblea del prodotto.
(2) il tipo morsetto di ZMJ della sbarra collettrice, che è termoformato con l'alto materiale ignifugo di PPO, ha una struttura modulare con alti forza ed isolamento meccanici.
(3) gli ampi gabinetti di 1200mm e di 1000mm adottano una struttura simmetrica della doppio porta sulla parte anteriore e gli ampi gabinetti di 800mm e di 600mm adottano un'intera struttura di porta. La parte posteriore del gabinetto adotta una struttura simmetrica della doppio porta. La struttura del gabinetto non è installata contro la parete.
(4) la porta di gabinetto è collegata alla struttura con una cerniera galvanizzata dell'asse, che è conveniente per installazione e lo smontaggio. Ci sono inserzioni di gomma al bordo piegante della porta.
(5) la struttura zigrinata al suolo della vite è usata fra le parti dell'installazione nel gabinetto e la struttura per formare un circuito di protezione al suolo completo.
(6) la copertura superiore del corpo del gabinetto può essere rimossa una volta necessaria facilitare il montaggio e l'adeguamento del bus principale.
Altre caratteristiche
La forte adattabilità, l'ampia selezione delle componenti principali, molti prodotti domestici ed importati di marca sono adatti a tutte le età
Come conseguenza di buona installazione, quando alcuni prodotti specifici possono essere adottati, dovuto il richiamo GGD tipo dell'installazione, l'installazione non sarà causata da determinati tipi di cambiamenti o di aggiornamenti.
Adotti la progettazione standard universale, con i fori di montaggio della muffa, i coefficienti universali, ecc.
Conformemente ai requisiti di progettazione dei prodotti industriali, il metodo di rapporto dorato è adottato per il corpo del gabinetto e la dimensione divisa di ogni parte per rendere l'intero gabinetto bello e fresco.
Il gabinetto di GGD è progettato con considerazione completa del problema di dispersione nel corpo del gabinetto. Tantissime scanalature di dispersione nel corpo del gabinetto sono di breve durata. Quando le componenti elettriche sono calde, il congelatore lo eliminerà ed andare attraverso il foro dell'estremità superiore ed il vento continuerà. La scanalatura ai complementi più inferiori il gabinetto, di modo che il corpo sigillato è un canale di ventilazione naturale dal fondo da completare, formante una distribuzione sparsa
Il pannello del gabinetto adotta la tecnologia di spruzzatura di plastica, che ha la forte forza d'elaborazione e buona sensibilità della mano. Il gabinetto ha un tono opaco per evitare l'effetto dell'abbagliamento. Il personale in servizio crea un ambiente visivo più comodo.
Monti la copertura superiore del gabinetto una volta necessario, regoli il caricamento e lo scarico del bus locale e l'anello di uccisione dell'quattro-angolo sulla cima del gabinetto è usato per il sollevamento e spedire
Il livello della protezione di intero gabinetto è IP30 e gli utenti possono anche scegliere fra IP20-IP40 secondo i requisiti dell'ambiente in loco
