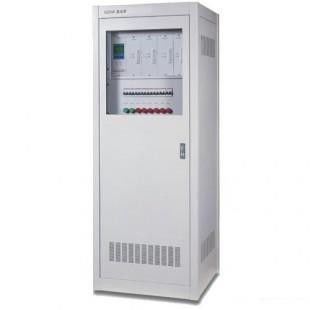

Panoramica del prodotto
Per mettere a punto lo schermo di CC, giri sulla corrente alternata provare se il dispositivo doppio di commutazione di potenza di CA sta funzionando correttamente e se la tensione della parte inferiore del dispositivo doppio di commutazione di potenza è normale. Dopo CA la parte è provata normalmente, vicino il commutatore di CA del modulo di carico a sua volta, osserva se il modulo si avvia normalmente e misura la tensione in uscita e la polarità del modulo. Dopo che il modulo caricantesi si avvia normalmente e la tensione in uscita e la polarità sono corrette, il giro sul commutatore del pacchetto della batteria e su ogni commutatore del bus, la misura se la tensione e la polarità della parte inferiore del commutatore del pacchetto della batteria, del bus chiuso e del bus di controllo sono corrette ed osserva se il voltometro è acceso. anti.
Caratteristiche principali
Alta intelligenza:
Il modulo di controllo adotta un'esposizione di caratteri cinesi LCD dello gran-schermo, un suono e un allarme leggero.
La regolazione di parametro di ogni parte del sistema può essere effettuata tramite il modulo di controllo. Il modulo ha la funzione uniformemente di regolazione della tensione in uscita e corrente ed ha la funzione della compensazione di temperatura caricantesi della batteria.
Con le porte di comunicazione multiple di espansione, può essere collegato a vari dispositivi astuti esterni (quali i tester della batteria, i dispositivi del monitor dell'isolamento, ecc.).
La combinazione di tecnologia moderna di rete di computer e di elettronica di potenza fornisce il supporto per «la misura a distanza, la segnalazione telecomandata e a distanza e l'adeguamento a distanza» dell'impianto di alimentazione di potere per realizzare l'operazione incustodita.
Gestione della batteria e protezione automatiche, rilevazione automatica in tempo reale di tensione terminale della batteria, caricantesi e controllo di energia correnta di dispersione e ed intelligente del Floating charge della batteria, con gli allarmi acustoottici di sovratensione della batteria e di sovracorrente.
Il sistema adotta il controllo il monitoraggio incorporato dell'isolamento del dispositivo, la rilevazione della batteria, la linea selezione di messa a terra, l'attivazione della batteria, la regolazione del voltaggio della catena del silicio, il segnale centrale e delle altre unità funzionali, che sono notevolmente convenienti affinchè gli utenti usino; il sistema adotta della la tecnologia «linea una» unica dei collegamenti, che è notevolmente conveniente per di grande capacità i collegamenti interni del sistema di CC è conveniente affinchè gli utenti mantenga.
●Il modulo di carico adotta il raffreddamento naturale, che notevolmente migliora il tempo medio fra i guasti e può essere utilizzato nei posti con gli ambienti relativamente duri;
●Il modulo di carico può essere tappato e disinserito nell'ambito di potere, che notevolmente riduce il tempo di manutenzione medio;
●Adotti l'ultima tecnologia internazionale di morbido commutazione e le componenti principali adottano i prodotti di alta qualità di nome di marca;
●La tecnologia dividente corrente indipendente di basso differenza dell'hardware, lo squilibrio massimo di corrente d'uscita fra i moduli è migliore del ± 5%;
●La protezione contro il fulmine affidabile e le misure elettriche ad alto livello della protezione dell'isolamento ed il dispositivo del monitoraggio dell'isolamento controlla l'isolamento del sistema in tempo reale per assicurare il sistema e la sicurezza personale;
●Il modulo di controllo adotta l'esposizione LCD del touch screen dello gran-schermo, allarme di voce della reale-persona;
●Il programma di controllo adotta le idee di progettazione orientata oggettivamente e la programmazione modulare, che è favorevole a manutenzione e ad aggiornamento di programma;
●La regolazione di parametro di ogni parte del sistema può essere effettuata tramite il modulo di controllo, con la funzione di guida in linea dettagliata;
●Possess ha avanzato le funzioni quale adeguamento regolare di tensione in uscita e della compensazione di temperatura corrente e automatica della batteria, ecc.;
●Combinando tecnologia moderna di elettronica di potenza con le tecnologie informatiche per realizzare «misura a distanza, segnalazione telecomandata e a distanza ed adeguamento a distanza» dell'impianto di alimentazione di potere e per realizzare operazione incustodita;
●Gestione automatica e protezione della batteria, monitoraggio automatico in tempo reale della tensione terminale della batteria, caricantesi e corrente di dispersione e controllo di equalizzazione e del Floating charge della batteria, con gli allarmi acustoottici di sovratensione della batteria e di sotto-tensione e di sovracorrente.
●Il dispositivo può effettuare il supporto di programma attraverso la linea telefonica pubblica per realizzare il modulo del monitoraggio dello schermo diagnosi-CC e di manutenzione a distanza.
Tecnico
1) Accuratezza di misura di CA: 220V e 380V ± 15% all'interno del ≤ 1,0% della gamma
2) Accuratezza di misura di CC:
Tensione del bus di controllo: all'interno della gamma 110V~240V di ≤ 0,5%
Tensione combinata del bus: 286V~198V variano ≤ 0,5%
Tensione di carica: La gamma 286V~198V è ≤ 0,5%
Tensione della batteria: 12.5V±10%, la gamma è ≤ 0,5%
Madre di controllo, corrente di carica: all'interno della gamma 10%Ie~100%Ie di ≤ 0,5%
3) Parametri di controllo di carico: tensione in uscita del porto del regolatore (CC): 0 ~ 8.0V ha controllato (100mA)
4) Rilevazione di temperatura: 1 temperatura ambiente -40℃~125℃, ispezione -55℃~125℃ della batteria di temperatura di 109 batterie
5) Rilevazione online della batteria: rappresentazione schematica dello schermo di CC di 256 canali
6) Rilevazione online dell'isolamento: 8~64 canali, possono essere personalizzati
7) Rilevazione di stato del commutatore del ramo: 8~64 canali
8) Controllo a catena del silicio: Livello 5
9) Annotazioni dell'errore: 64 annotazioni
10) Contatti di relè: 220V/2A
