Dettagli:
|
| Tensione: | 6-35kv | Metodo al suolo neutrale: | I vari metodi al suolo sono disponibili |
|---|---|---|---|
| Cablaggio del tipo: | Isolamento sopraelevato e ² nudo del ² ~300mm dei cavi 35mm | Alimentazione di rete: | PT/CT |
| Unità di acquisizione: | ≤40uA | Unità di raccolta: | ≤0.2VA |
| Evidenziare: | Linea elettrica automatica indicatore dell'errore,Linea elettrica di DYX-KK indicatore dell'errore,Linea elettrica 6KV indicatore dell'errore |
||

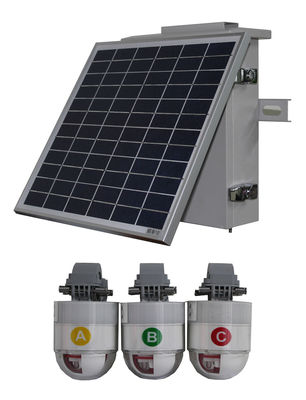

Tipo linea elettrica automatica 6KV indicatore di DYX-KK dell'errore
Introduzione di prodotto
I dispositivi di sorveglianza online del gabinetto della rete a anello sono pricipalmente adatti a trasformazione di automazione del gabinetto tradizionale della rete a anello e dell'apparecchiatura elettrica di comando. Mentre realizzando due (segnalazione, telemetria a distanza) funzioni a distanza, individuare ed individuare la posizione dell'errore di messa a terra e di cortocircuito allo stesso tempo, accorciare il tempo dell'interruzione elettrica e la portata. Non solo è importante per il miglioramento dell'affidabilità dell'alimentazione elettrica, ma anche una tecnologia indispensabile per lo sviluppo della griglia intelligente.
Vantaggi
Provando l'algoritmo corrente di sintesi di zero-sequenza, annullando la progettazione tradizionale del trasformatore di zero-sequenza, sintetizzando la zero-sequenza corrente individuando la sequenza di fase per identificare l'errore al suolo monofase e efficacemente soluzione della situazione dove non è conveniente installare il trasformatore di zero-sequenza;
5A auto-alimentato, l'unità di acquisizione usa l'alto materiale magnetico CT di permeabilità, combinato con progettazione di sistema a bassa potenza, per assicurarsi che i 5A correnti primari raggiungere l'operazione a pieno rendimento senza batteria, migliorino l'affidabilità;
Invece di usando lo schema di alimentazione a batteria di una volta tradizionale, l'architettura a tre livelli di potere dell'alimentazione elettrica di CT, i supercapacitors e le batterie al litio non ricaricabili è adottata per garantire l'impiego affidabile delle attrezzature;
Trasformatore corrente elettronico per rilevazione corrente ed al suolo del campo elettrico, ha grandi linearità dei dati di prova e non è colpito dal diametro di cavo, così dall'accuratezza della prova di garanzia;
L'unità di raccolta indica i guasti localmente e centralmente, eliminando la necessità di installare i quadri comandi in ogni intervallo;
L'apertura CT di energia è fatta dei materiali antiruggine ed anticorrosivi, completato tramite un processo tagliente ad alto livello per assicurarsi che l'ambiente all'aperto fornisca il potere sufficiente per l'attrezzatura;
Sia l'unità di raccolta che l'unità di acquisizione possono essere controllate a distanza e senza fili.
Parametro tecnico
| Oggetto | Parametro | |
|
Applicazioni |
Tensione | 6~35kV |
| Metodo al suolo neutrale | I vari metodi al suolo sono disponibili | |
| Cablaggio del tipo | Isolamento sopraelevato e ² nudo del ² ~300mm dei cavi 35mm | |
|
Alimentazione elettrica dell'unità di raccolta |
Alimentazione di rete | PT/CT |
| Potere di sostegno |
Batteria ricaricabile: Il fosfato del ferro del litio o la batteria coloida acida al piombo dipende da necessario. Tutta la progettazione di hardware è compatibile per loro entrambi. |
|
|
Alimentazione elettrica dell'unità di acquisizione |
Alimentazione di rete | Linea auto-alimentata (operazione a pieno rendimento 5A) |
| Potere di sostegno | Batteria al litio eliminabile 3.6V, 8.5Ah | |
| Periodo di durata del battery> di supercapacitor 12 ore | ||
| Dissipazione di potere statica | Unità di acquisizione | ≤40uA |
| Unità di raccolta | ≤0.2VA | |
| Accuratezza di telemetria | Corrente |
0~200A, accuratezza di misura: ±2A 200A~600A, accuratezza di misura: ±1% |
| Frequenza di campionamento | 4096Hz | |
| Localizzazione del guasto | Tipo riconoscibile dell'errore | Cortocircuito fra le fasi, varia messa a terra monofase |
| Errori istantanei e errori permanenti | ||
| Tempo minimo di riconoscimento di riconoscimento | 0.2s | |
|
Linea indicazione di stato |
Indicazione | LED luminoso |
| Tempo infiammante dopo un guasto | >2000h | |
| Metodo di risistemazione di errore | La risistemazione automatica cronometrata può essere fissata 1 - 48 ore | |
| Risistemazione automatica accesa e ripristino manuale a distanza | ||
|
Comunicazione locale |
Banda di frequenza | 430~480MHz |
| Mezzo di comunicazione | Fibra ottica di plastica | |
| Distanza di comunicazione | >20m | |
| Proprietà meccaniche | Peso | <2kg |
| Livello di protezione | Unità IPX7 di acquisizione; Unità di raccolta IPX5 | |
| Luogo di lavoro | Temperatura | -40℃~70℃ 10%~ |
| Umidità | 100% | |
| Tempo di impiego | Funzionamento | anni >8 |
| tempo senza guasto (media) |
MTBF≥70000h |
|
