Generalità

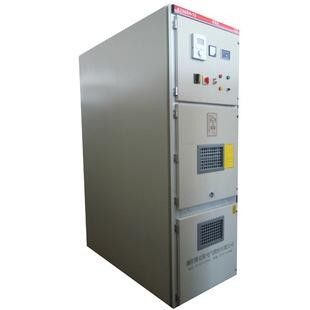

Di apparecchiatura elettrica di comando rivestita di metallo dell'interno KYN28 è un dispositivo completo di distribuzione di energia per 3.6~24kV, AC50/60Hz trifase, il unico bus ed il sistema sectionalized unico bus. Pricipalmente è utilizzata per il trasporto di energia generatori medi/piccoli in centrali elettriche; ricezione di potere, trasmissione per le sottostazioni nella distribuzione di energia e centrale elettrica delle fabbriche, miniere ed imprese ed iniziare di grande motore ad alta tensione, ecc., in modo da controllare, proteggere e verificare il sistema. L'apparecchiatura elettrica di comando incontra l'IEC, GB3906-91. oltre a per essere usata con l'interruttore domestico di vuoto VS1, può anche essere usata con VD4 da ABB, 3AH5 da Siemens ZN65A domestico e VB2 da GE, ecc., è vero un dispositivo di distribuzione di energia con la buona prestazione.
Per soddisfare la richiesta del montaggio della parete e della manutenzione a fine frontale, l'apparecchiatura elettrica di comando è fornita di trasformatore corrente speciale, di modo che l'operatore può mantenerlo ed ispezionare davanti al cubicolo.
Condizioni al contorno
1. temperatura dell'aria: -25℃~+40℃
2. umidità: Media mensile 95%; Essere in media quotidiano 90%.
3. Altitude2500m
4. aria ambientale inquinante non apparentemente da gas corrosivo ed infiammabile, dal vapore ecc.
5. Nessuna frequente scossa violenta
Parametri del Governo
La struttura del gabinetto è fatta degli strati alluminio-zinco-rivestiti, che sono serrati ed elaborati dalle macchine utensili di CNC facendo uso dei processi di piegamento multipli;
Tutte le operazioni sono effettuate con la porta di gabinetto si sono chiuse;
Il livello elevato della protezione è, che può impedire l'intrusione dei parassiti di insetto e dei detriti;
«Serrata semplice ed efficace di prevenzione cinque» per impedire misoperation;
Può essere fornito di interruttori di vuoto VS1 e VD4;
È facile da sostituire l'interruttore e l'intercambiabilità del carretto è buona;
L'installazione affidabile della parete e la manutenzione anteriore del gabinetto riducono l'ingombro a pavimento;
La stanza del cavo ha ampio spazio e può collegare i cavi multipli;
La stanza dell'interruttore e la stanza del cavo possono essere fornite rispettivamente di radiatori per impedire la condensazione e la corrosione.
Dati tecnici
| No. |
Oggetto |
Unità |
Parametro |
| 1 |
Tensione nominale |
chilovolt |
3.6~24 |
| 2 |
Frequenza nominale |
Hertz |
50/60 |
| 3 |
Corrente nominale |
|
630,1250,1600,2000,2500,3150,4000 |
|
4
|
Corrente nominale della sbarra collettrice del ramo |
|
630,1250,1600,2000,2500,3150,4000
|
|
5
|
Corrente nominale principale della sbarra collettrice |
|
630,1250,1600,2000,2500,3150,4000
|
|
6
|
la frequenza industriale 1min resiste alla tensione |
bagnato |
Chilovolt
|
38 |
50/60 |
| |
|
asciutto
|
|
48
|
60/65
|
|
7
|
L'impulso del fulmine resiste alla tensione |
chilovolt
|
75
|
95/125
|
|
8
|
Rottura stimata di cortocircuito corrente (picco) |
KA
|
40/50/63/80/100
|
|
9
|
Il periodo ridotto resiste alla corrente (4s) |
|
20/25/31.5/40
|
| 10 |
Tipo di protezione |
|
IP4X per alloggiare |
