Dettagli:
|
| Materiale: | Metallo | Colore: | Grigio |
|---|---|---|---|
| Tensione: | 3.6KV | Corrente: | 630A |
| Frequenza: | 50Hz | Manifattura: | KNKONG |
| Evidenziare: | Pannello dell'apparecchiatura elettrica di comando di KYN28A-12 sistemi MV,apparecchiatura elettrica di comando inclusa del metallo 3.6KV,apparecchiatura elettrica di comando inclusa del metallo 630A |
||

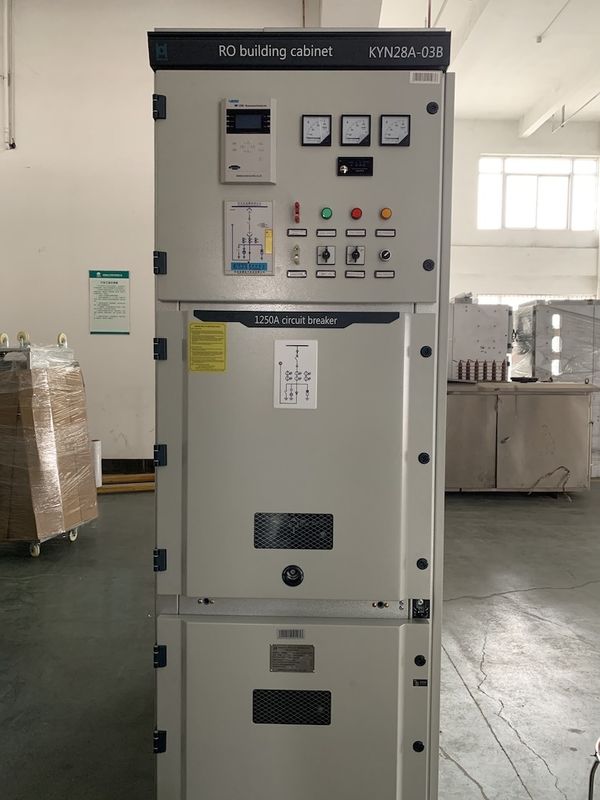

pannello incluso dell'apparecchiatura elettrica di comando dell'apparecchiatura elettrica di comando KYN28A-12 sistemi MV del metallo di 630A 3.6KV
Generalità
Fornito di interruttore di vuoto VS1 (ZN63) con l'alta capacità di rottura ed il valore a corrente debole di taglio (anche può essere fornito di interruttore di vuoto VD4 prodotto da ABB) come il commutatore principale, la struttura è avanzata, ragionevole, compatta, superiore in prestazione, sicura ed affidabile. Allo stesso tempo, ha «la funzione di collegamento di prevenzione cinque», che soddisfa le richieste delle norme tecniche quali IEC298, GB3906, ecc.
Condizioni al contorno
1. Temperatura dell'aria: -25℃~+40℃
2. umidità: Umidità 95% di media mensile; Umidità media quotidiana 90%.
3. altitudine: ≤ 2500m
4. aria ambientale inquinante non apparentemente da gas corrosivo ed infiammabile, dal vapore ecc.
5. Nessuna frequente scossa violenta
Dati tecnici
| No. | Oggetto | Unità | Parametro | ||
| 1 | Tensione nominale | chilovolt | 3.6~24 | ||
| 2 | Frequenza nominale | Hertz | 50/60 | ||
| 3 | Corrente nominale | 630,1250,1600,2000,2500,3150,4000 | |||
| 4 | Corrente nominale della sbarra collettrice del ramo | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | Corrente nominale principale della sbarra collettrice | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
frequenza industriale 1min resista alla tensione |
bagnato | Chilovolt | 38 | 50/60 |
| asciutto | 48 | 60/65 | |||
| 7 | L'impulso del fulmine resiste alla tensione | chilovolt | 75 | 95/125 | |
| 8 | Rottura stimata di cortocircuito corrente (picco) | KA | 40/50/63/80/100 | ||
| 9 | A breve termine resista alla corrente (4s) | 20/25/31.5/40 | |||
| 10 | Tipo di protezione | IP4X per alloggiare | |||
Il cliente dovrebbe offrire seguenti informazioni per l'ordine:
1. schema elettrico del ciclo principale del circuito e del requisito tecnico speciale;
2. piano di disposizione dell'installazione del pannello del commutatore;
3. specificazione delle componenti dentro il pannello del commutatore e la rappresentazione schematica del diagramma ausiliario del ciclo di controllo e del ciclo.
4. Altri documenti redatti richiesti particolarmente.
5. SLD (singolo disegno a tratteggio)
Knkong elettrico fornisce l'apparecchiatura elettrica di comando 11KV secondo i requisiti del cliente, prego ci invia lo SLD poi potremmo implementarlo l'apparecchiatura elettrica di comando 100%.11KV è il nostro prodotto internazionale di successo, con l'interruttore indipendente sviluppato VS1 del vuoto della Cina che permette che noi facciamo concorrenza ai prodotti europei nel mercato internazionale.
