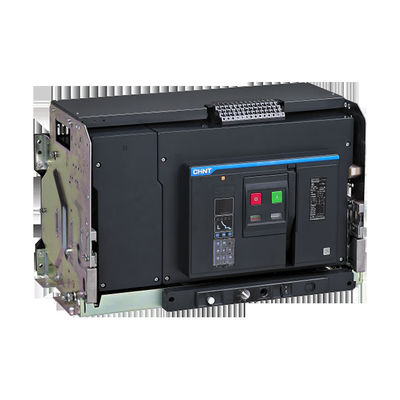

Parti di bassa tensione dell'interruttore di serie ACB CHINT di NXA
Interruttore di AIRCircuit
Il tipo universale interruttore, anche conosciuto come il tipo di struttura interruttore, è un commutatore meccanico che può fare, portare e rompere corrente negli stati normali del circuito e può anche fare e portare un certe tempo e rottura correnti negli stati anormali specificati del circuito. Apparecchi elettrici. Gli interruttori universali sono utilizzati per distribuire l'energia elettrica e per proteggere i circuiti e le attrezzature di potere dai sovraccarichi, dalle sotto-tensioni, dai cortocircuiti, ecc.
Questo tipo di interruttore ha generalmente una struttura d'acciaio e tutte le parti sono installate nel telaio. Ha una grande capacità, può essere installato con le funzioni multiple dei dispositivi di scatto e dei contatti più ausiliarii, ha un'più alta capacità della segmentazione e una stabilità termica, in modo da è usato spesso nei posti che richiedono l'alta capacità di rottura e la protezione selettiva.
Caratteristiche
Gli interruttori universali intelligenti sono adatti a CA 50Hz, tensioni nominali di 380V, 660V e correnti nominali di 200A-6300A nella rete di distribuzione. Pricipalmente sono usati per distribuire l'energia elettrica e per proteggere le linee e le attrezzature di potere da sovraccarico, undervoltage, cortocircuito, monofase l'interruttore ha varie funzioni intelligenti della protezione, che possono raggiungere la protezione selettiva, azione accurata, evitare le interruzioni elettriche inutili e migliorano l'affidabilità dell'alimentazione elettrica. In condizioni normali, può essere usato per la commutazione rara delle linee. L'interruttore sotto 1250A può essere utilizzato per proteggere il motore da sovraccarico e dal cortocircuito nella rete di tensione 380V di CA 50Hz. In condizioni normali, può anche essere usato per cominciare raro del motore.
Dimensione della pagina (A): 1600, 2000, 3200, 4000
Rottura della capacità: N, S, H
Tensione nominale Ue (VCA): 380/400/415
Numero dei pali: 3P, 4P
Metodo dell'installazione: estragga il tipo, tipo fisso
Cablaggio del tipo: collegamento posteriore orizzontale
operativo
Stati di operazione ed adattabilità dell'ambiente
Temperatura di operazione:
Le caratteristiche elettriche e meccaniche sono applicabili alla temperatura ambiente
di -5℃-+40℃. NXA può anche funzionare nella temperatura ambiente di -45℃-+70℃ (tipo di m.,
Un tipo), -20℃-+70℃ (tipo di P, tipo di H, CD-1), il fattore riducente le imposte è visto in P21-22.
Condizioni di stoccaggio: applichi a -45℃-70℃
NXA può resistere al seguente disturbo elettromagnetico
— Sovratensione generata tramite disturbo elettromagnetico
— Sovratensione causata da interferenza dell'ambiente o da un sistema di distribuzione di potere
— Scarica elettrostatica delle onde radio (radio, citofono, radar e simili)
L'interruttore di NXA ha superato con successo la prova per la compatibilità elettromagnetica
specificato secondo le seguenti norme (contabilità elettromagnetica) IEC/EN 60947-2
Annesso F
La prova può non garantire lo scatenamento non falso ed interferenza in tempo tempo di scatto
Grado di protezione:
IP 20, IP 00 della parte anteriore dell'altro lato
Regolatore intelligente
Tipo di m. (tipo di base)
funzione asic: Misura ed esposizione correnti, funzione protettiva L S I&G
Un tipo (tipo corrente)
— Comprendendo tutte le funzioni protettive il tipo di m.
— Protezione corrente squilibrata
Tipo di P (tipo di potere)
— Funzione di base, funzione protettiva: L, S, I&G
— Funzioni di misurazione della potenza di corrente, di tensione, di potere ecc.
— Esposizione LCD
Tipo di H (tipo armonico)
— Comprendendo tutte le funzioni di misura e di protezione il tipo di P
— Misura ed analisi armoniche
— Funzione di comunicazione
