Dettagli:
|
| Tensione: | 33KV | Corrente: | 630-2000A |
|---|---|---|---|
| Manifattura: | KNKONG | Norme: | ISO9001: 2015, CCC, ISO9001, CE, CB, IEC60898 |
| Evidenziare: | Apparecchiatura elettrica di comando isolata gas IEC60898,33kv Ring Main Unit Panel,Apparecchiatura elettrica di comando isolata gas SF6 |
||

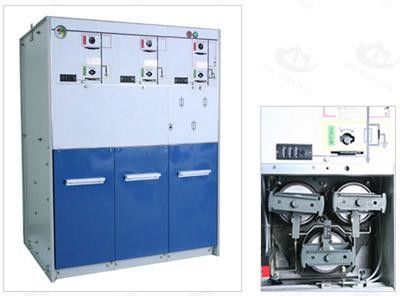

Introduzione di prodotto
Generalità
Il gabinetto della rete di anello SF6 con il commutatore del carico SF6 come il commutatore principale, per l'intero gabinetto, è adatto ad automazione elettrica di distribuzione e comprime inoltre l'apparecchiatura elettrica di comando estensibile di fine del metallo. caratteri nella suoi struttura semplice, operazione flessibile, collegamento affidabile ed installazione conveniente, ecc., che può fornire i progetti tecnici soddisfacenti sia per le occasioni differenti che gli utenti dell'applicazione. Con l'adozione di tecnologia dei sensori ed il relè di protezione aggiornato, più la tecnologia avanzata ed il progetto flessibile dell'assemblea, il tipo gabinetto dell'unità HXGN15 della rete di anello di SF6 può completamente soddisfare la richiesta di un mercato continuamente variabile. Può prendere il commutatore di rottura di carico di produzione propria di FLBS36 SF6; anche secondo l'utente la richiesta può essere montata con l'interruttore internazionalmente di alto livello di vuoto di serie VB4 con un meccanismo magnetico permanente fatto AREVA o HD4 da tipo interruttore di SF6 fatto AREVA o HD4 da tipo interruttore di SF6 fatto da ABB o con il nostro VS1-12 tipo interruttore di vuoto con il meccanismo magnetico permanente. I metodi operativi per il commutatore principale dentro l'unità principale dell'anello possono essere azionato a motore manuale o elettrico. E può soddisfare la richiesta di quattro comandi» una volta abbinata con FTU e RTU.
Condizioni al contorno
1. temperatura dell'aria: -35℃~+40℃
2. umidità: Umidità 95% di media mensile; Umidità media quotidiana 90%.
3. Altitude2500m
4. aria ambientale inquinante non apparentemente da gas corrosivo ed infiammabile, dal vapore ecc.
5. Nessuna frequente scossa violenta
Dati tecnici
| No. | Oggetto | Unità | Parametro | |||
| 1 | Tensione di valutazione | chilovolt | 12 | 24 | 36 | |
| 2 | Frequenza di valutazione | Hertz | 50/60 | |||
| 3 | Rateingcurrent | 630 (1250*) | ||||
| 4 |
frequenza industriale 1min resista alla tensione |
bagnato | chilovolt | 38 | 50 | 70 |
| asciutto | chilovolt | 48 | 60 | 85 | ||
| 5 | L'impulso del fulmine resiste alla tensione | chilovolt | 75 | 125/150 | 170 | |
| 6 | Rottura di valutazione di cortocircuito corrente (picco) | Ka | 80 | 63 | 63 | |
| 7 | Carico di Rateingactive e corrente di rottura a circuito chiuso | 63 | 50 | 50 | ||
| 8 | Corrente di trasferimento di valutazione | 1700 | 1200 | 1200 | ||
| 9 | Cortocircuito di valutazione che rende corrente (picco) | Ka | 80 | 63 | 63 | |
| 10 | Cavo di valutazione (linea) che fa pagare rompendo corrente |
50 e 10 50/10 |
||||
| 11 | Rottura della tassa di cavo corrente nell'errore di interramento | 20 | 20 | 20 | ||
| 12 | La valutazione resiste alla corrente (picco) | Ka | 80 | 63 | 63 | |
| 13 | A breve termine resista alla corrente (2s) | Ka | 25 | 20 | 20 | |
| 14 | Vita del meccanismo | periodi | 5000 | 2000 | 2000 | |
